По заказу бюджетной организации в рамках проекта по обустройству туристического центра города Новая Ладога согласно мастер-плану заводом Маринпласт осуществлено проектирование и строительство причального понтонного комплекса для стоянки маломерных судов.
Перед началом работы была произведена разработка структурно-компоновочной схемы расположения элементов базы-стоянки на акватории с определением технических параметров причального оборудования, обоснований решений по инженерной подготовке территории и схемы транспортных коммуникаций, рекомендации по планово-профилактическому обслуживанию причального оборудования при подготовке к зиме и в зимний период.

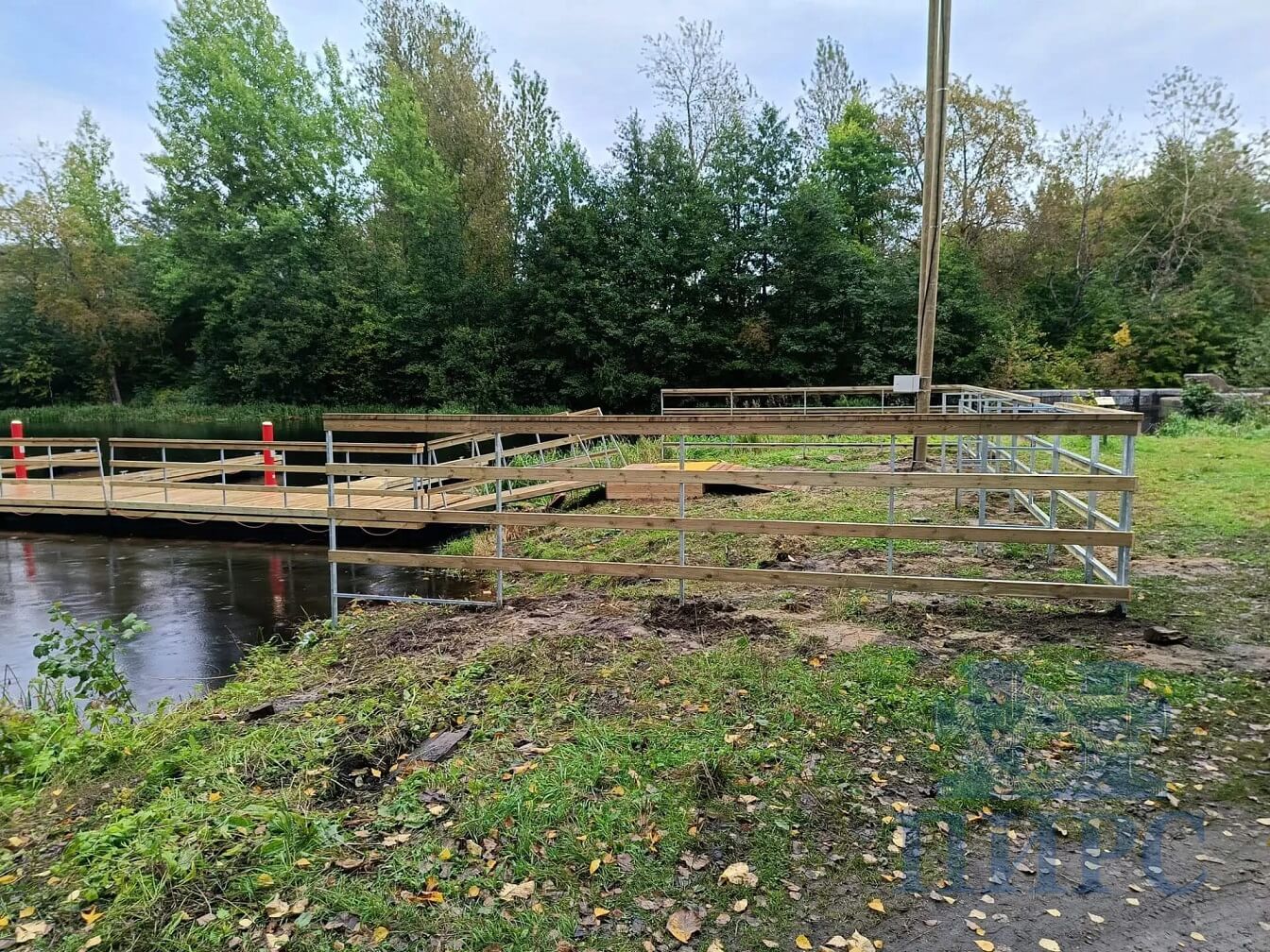

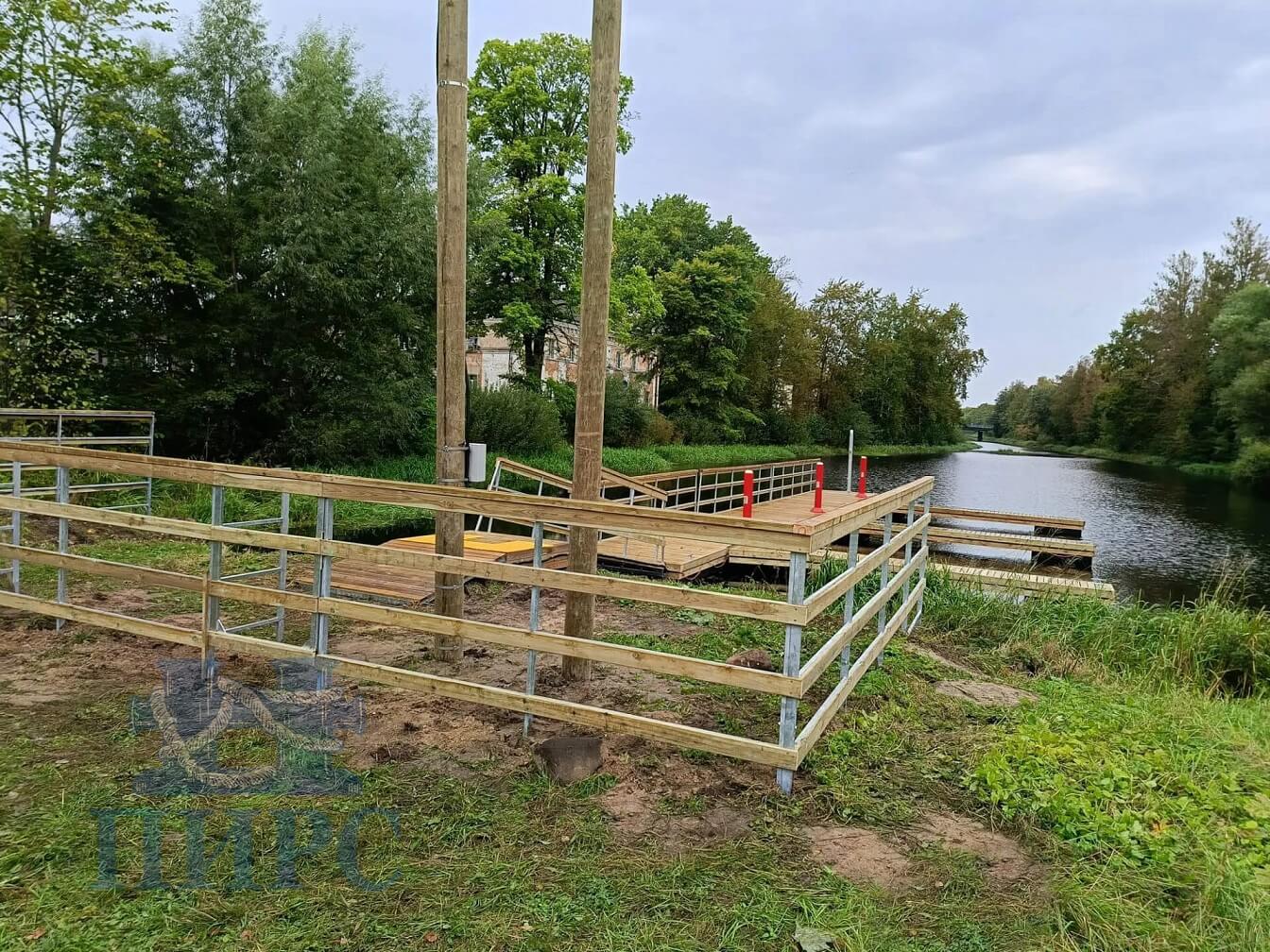

Плавучая береговая площадка с трапом для схода на берег и леерным ограждением принимает моторные лодки, катера, байдарки, гидроциклы, сапы и другие виды водного транспорта. Комплекс обеспечивает швартовку, стоянку, посадку и высадку и рассчитан на круглогодичную эксплуатацию в пресноводном водоеме.
База-стоянка рассчитана на 6 швартовых мест для судов длиной до 8 метров. Она оснащена понтонами-разделителями, которые обеспечивают надежное хранение судна на акватории.
Снабжение судовладельцев пресной водой и электропитанием осуществляется посредством сервисных колонок, установленных на причальном комплексе.
Безопасность обеспечивают перильное ограждение на стальной раме и спасательный пост, укомплектованный согласно ГОСТ.
Устройство базы-стоянки
Комплекс состоит из нескольких элементов:
- 3 понтонные секции «Затон-12»;
- береговая тумба;

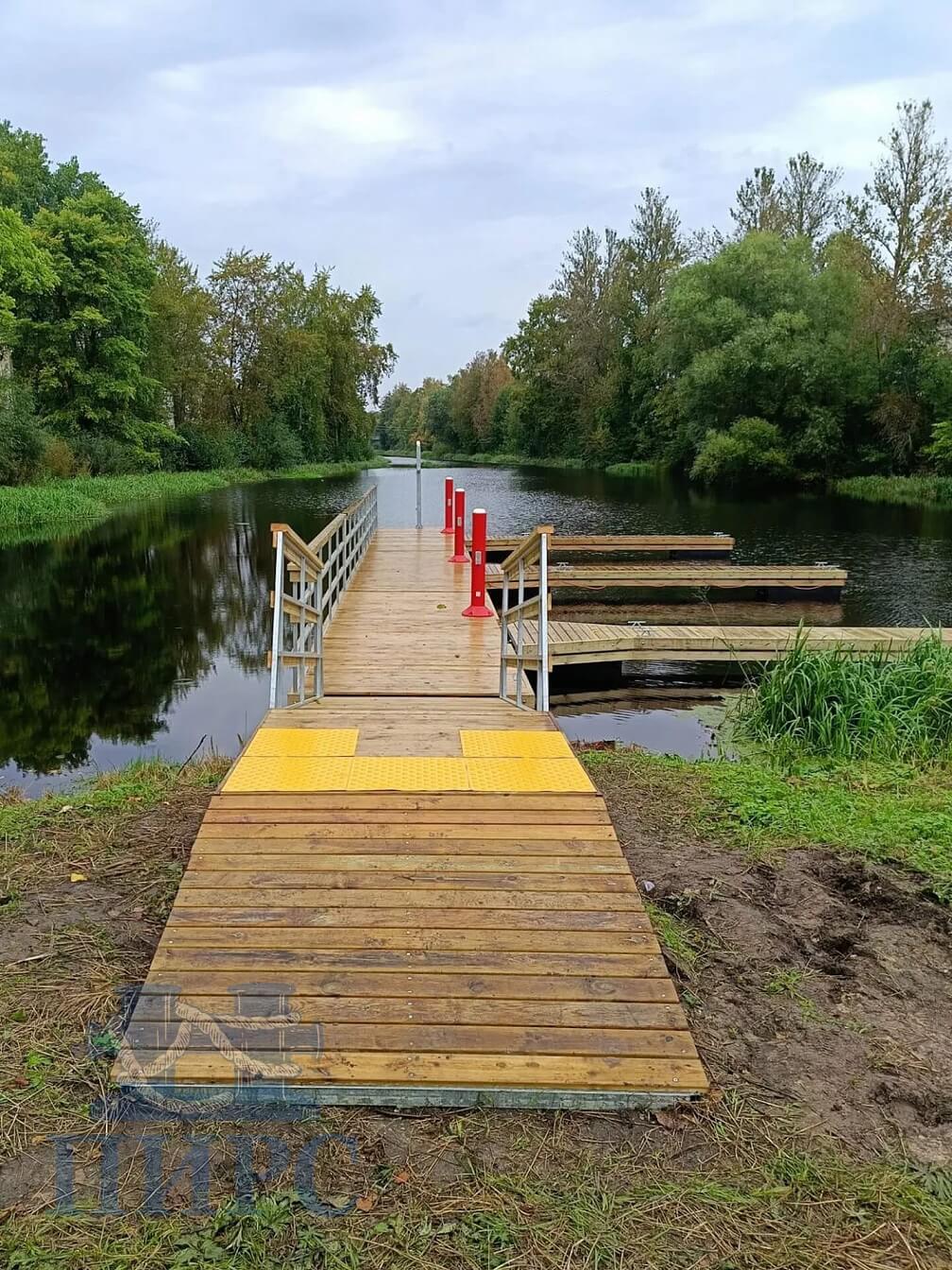

- береговой трап;
- причал-разделитель «Затон-6».
На акватории причальный комплекс удерживается мертвыми якорями из морского бетона.
Для закрепления судов у причала установлены стальные оцинкованные кнехты.
Конструкция причала
Основой комплекса является понтон «Затон-12». Высота надводного борта понтона этой модели позволяют комфортно швартовать к нему как маломерные суда (лодки, катера, яхты) так и прокатную водную технику (гидроциклы, катамараны).
Конструкция понтона имеет повышенную остойчивость даже на сильном волнении, благодаря чему отдыхающие на плавучей площадке будут чувствовать себя комфортно и безопасно.
Технические данные причальной секции «Затон-12»
| Наименование | Значение |
| Длина, мм | 6000 |
| Ширина, мм | 2000 |
| Высота, мм | 600 |
| Вес причальной секции, кг | 650 |
| Модель модуля плавучести/количество шт. | H-400/6 |
| Грузоподъемность, кг | 500 |
Конструкция понтона «Затон-12»
В качестве основы понтонной секции используется прочный несущий стальной каркас из профильных труб с гальванической обработкой (горячее цинкование 100% всех внутренних и наружных поверхностей). Каркас имеет специальные держатели якорной цепи и прочную систему крепления понтонов между собой.
Модуль плавучести (поплавок понтона) не имеет швов, полностью герметичен, изготовлен из антикоррозийного, ударопрочного и эластичного полиэтилена, способного многократного вмерзать в лед, не теряя своих характеристик.
В отличие от конкурентов, мы используем только 100% полиэтилен, без присадок и примесей.
Палубный настил выполнен из импрегнированной террасной доски (сосна) толщиной 28 мм, на которой имеется нарезка от скольжения. Палубная доска связана в легкосъемные щиты, для обеспечения быстрого доступа к якорной системе.
Понтон-разделитель «Затон-6» имеет габариты 6,0х0,75 м и состоит из стальной рамы с антикоррозийным покрытием, модулей плавучести «Н-400», выполненных из ротоформовочного полиэтилена с закладными элементами для крепления к раме и щитового настила из импрегнированной доски хвойных пород.
Береговая тумба имеет габариты 1,5х1,5х0,5 м и состоит из стальной рамы, обшитой настилом из импрегнированной доски хвойных пород.
Береговой трап с перильным ограждением имеет габариты 3,0х1,5 м и состоит из стальной рамы, обработанной заводским антикоррозийным покрытием методом горячего цинкования, и щитового настила из доски хвойных пород, пропитанной методом импрегнации.
Все металлоконструкции, используемые в наших проектах, обработаны методом горячего оцинкования, в соответствии с ГОСТ 9.307-89 «Покрытия цинковые горячие».
Перечень поставленного оборудования:
| Понтонная секция «Затон-12» (6,0х2,0 м) | 3 шт. |
| Понтон-разделитель «Затон-6» (6,0х0,75 м) | 3 шт. |
| Береговой трап (3,0х1,5 м) с перильным ограждением | 1 шт. |
| Береговая тумба(1,5х1,5х0,5) | 1 шт. |
| Якорь Я-500 | 6 шт. |
| Кнехт сварной оцинкованный | 18 шт. |
| Перильное ограждение высотой 1,1 м | 19,1 м.п. |
| Пост безопасности | 1 шт. |
| Сервисная колонка СК-1 | 3 шт. |
| Системы электроснабжения (кабель, ложемент, щит распределительный) | 1 к-т |
Дополнительные услуги:
- Разработка и изготовление проектной документации причала для швартовки лодок и катамаранов
- Доставка оборудования, специалистов и технологического оборудования до места монтажа
- Погрузка\разгрузка оборудования
- Сборка и монтаж причального комплекса на акватории
- Установка перильного ограждения
- Монтаж якорного поля
- Монтаж поста безопасности сервисной колонки кнехтов
- Монтаж инженерных коммуникаций, электромонтажные работы
- Работа технологического понтона
