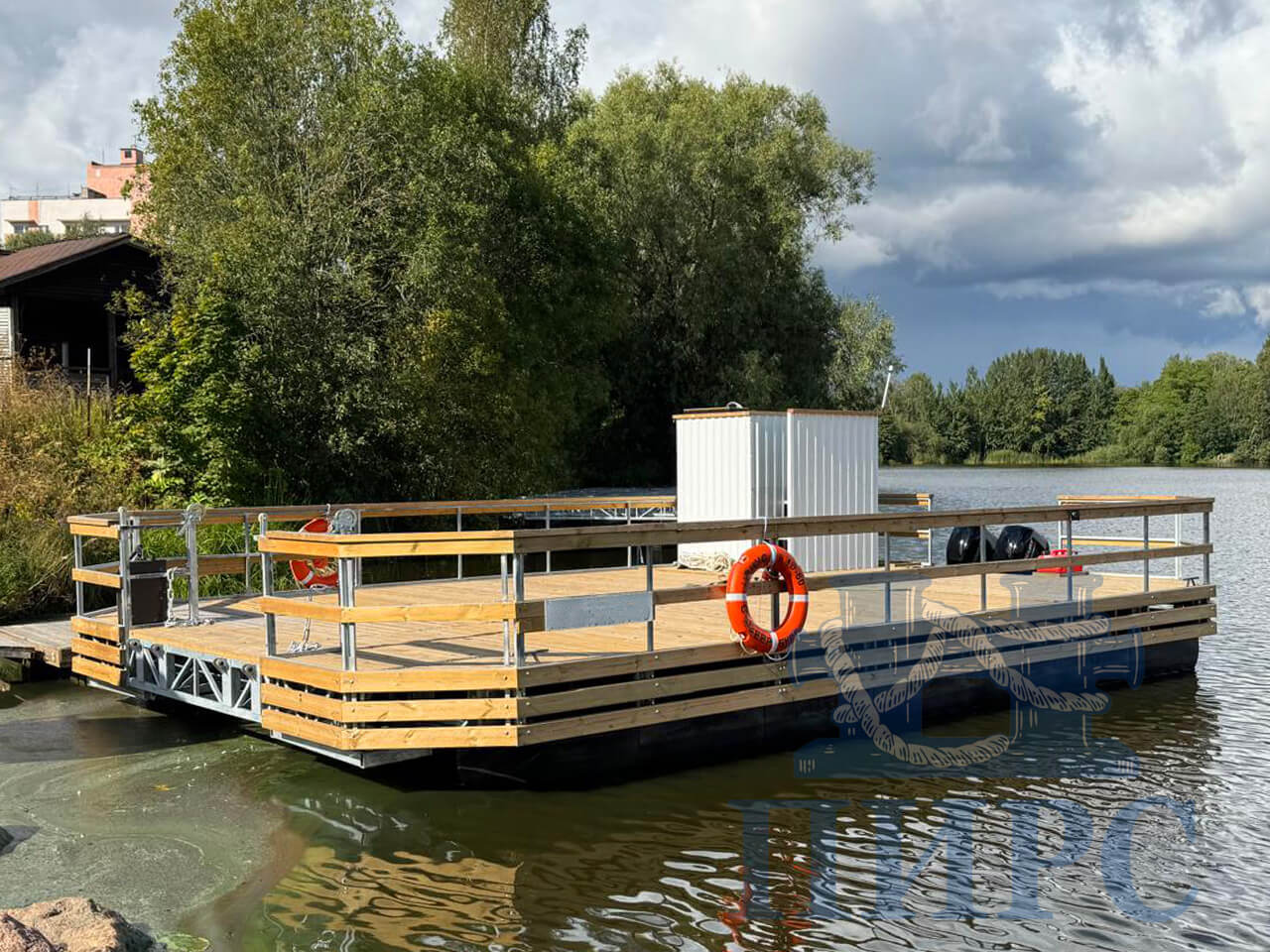

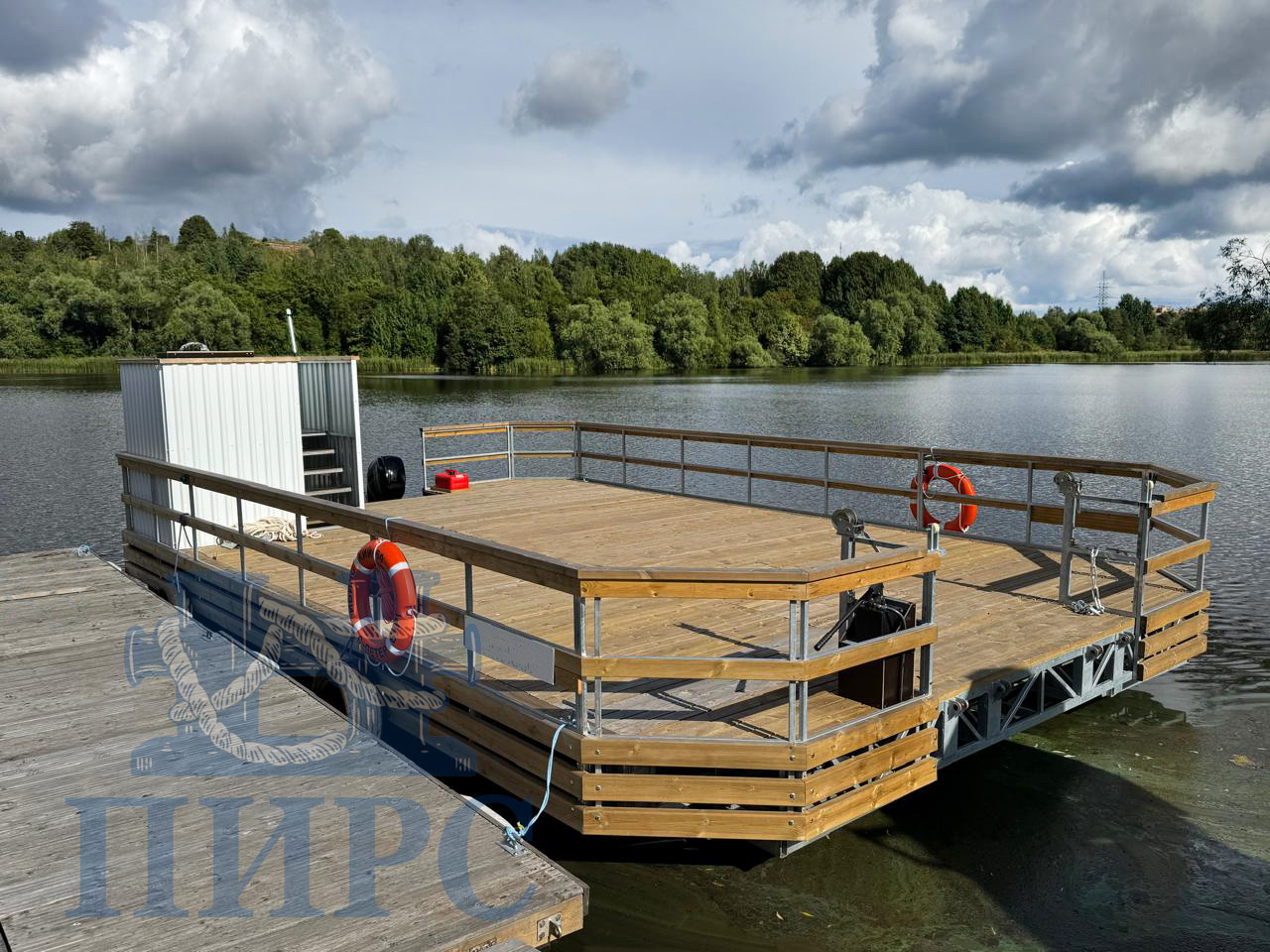

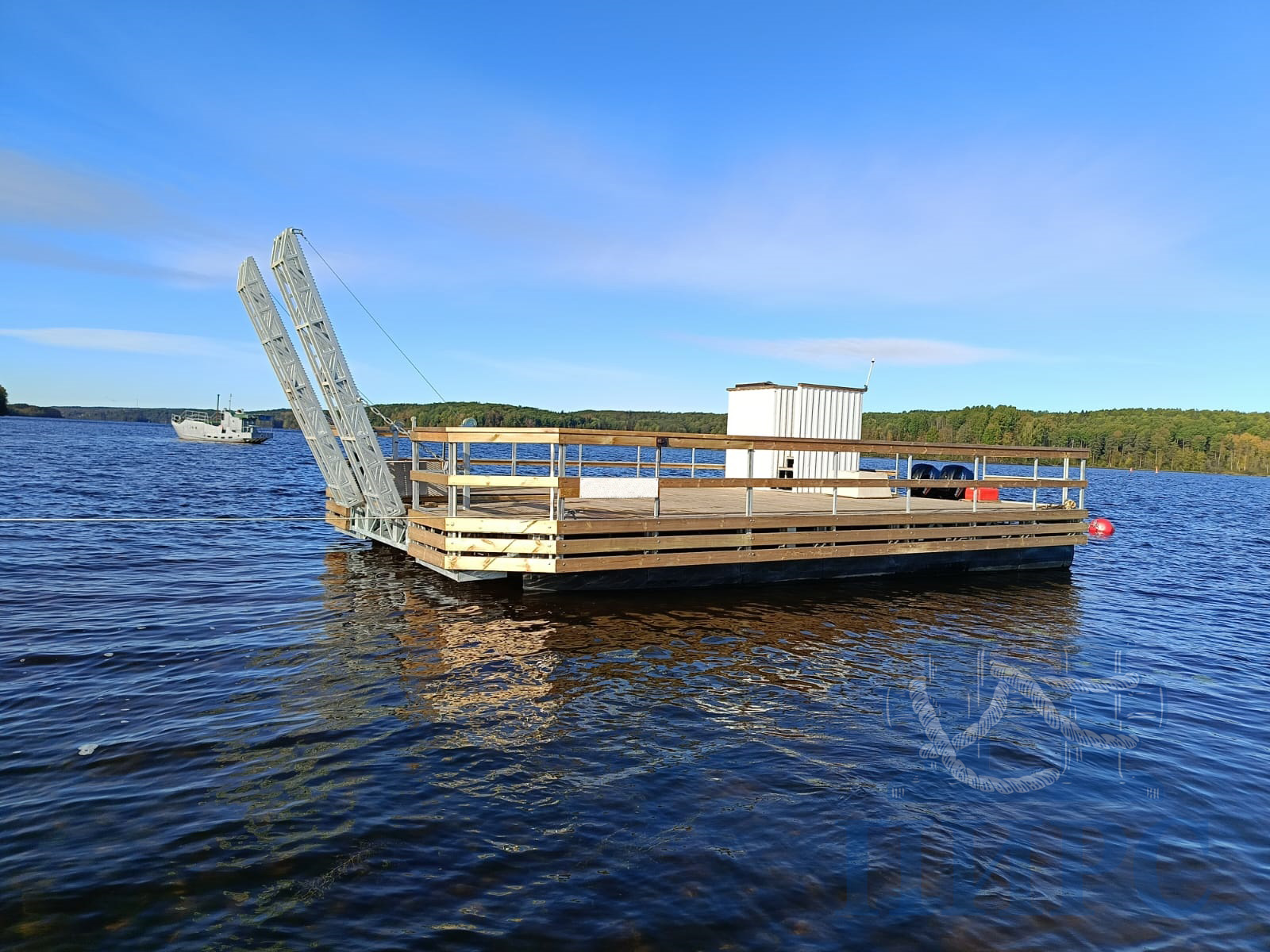

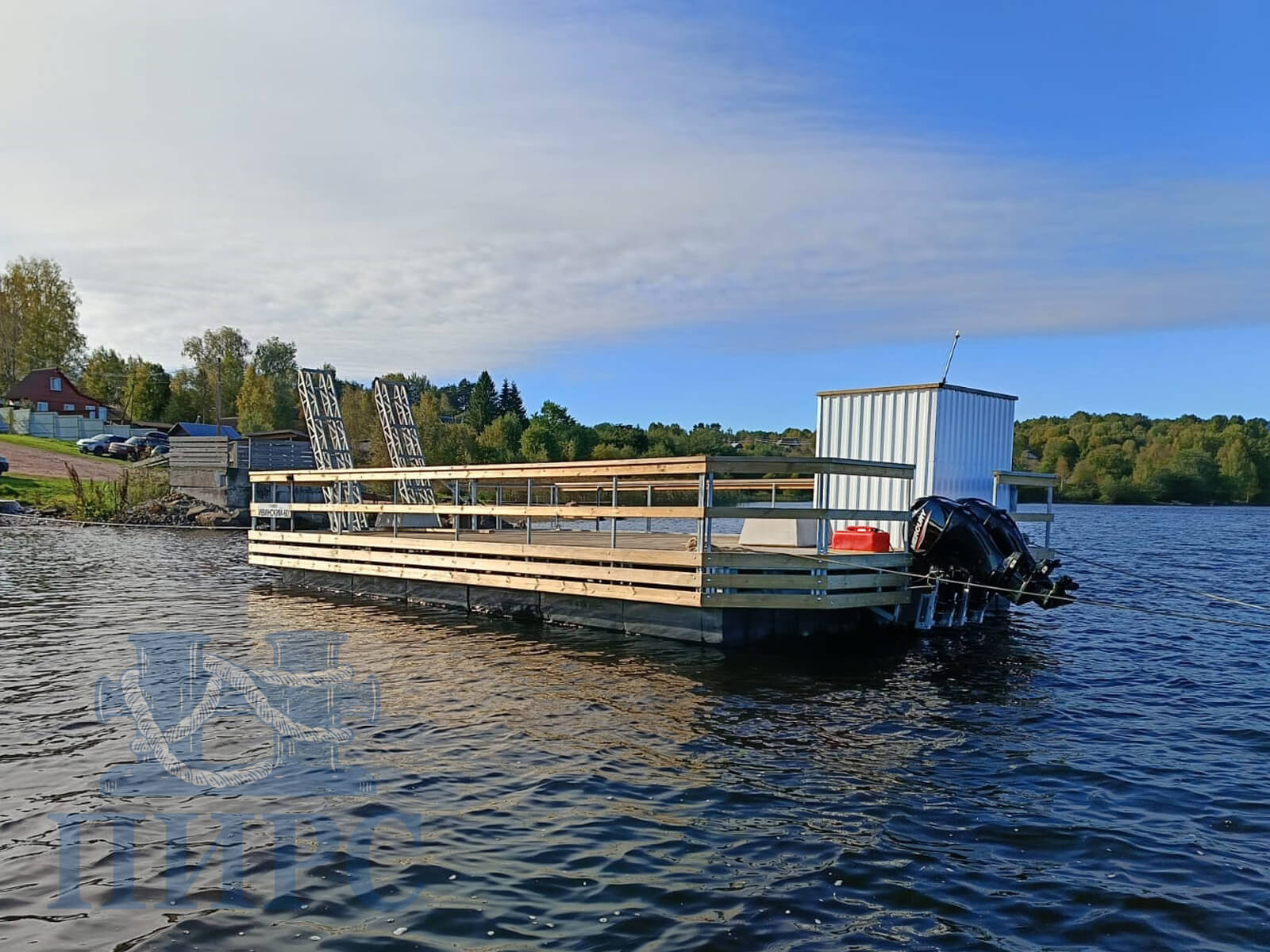

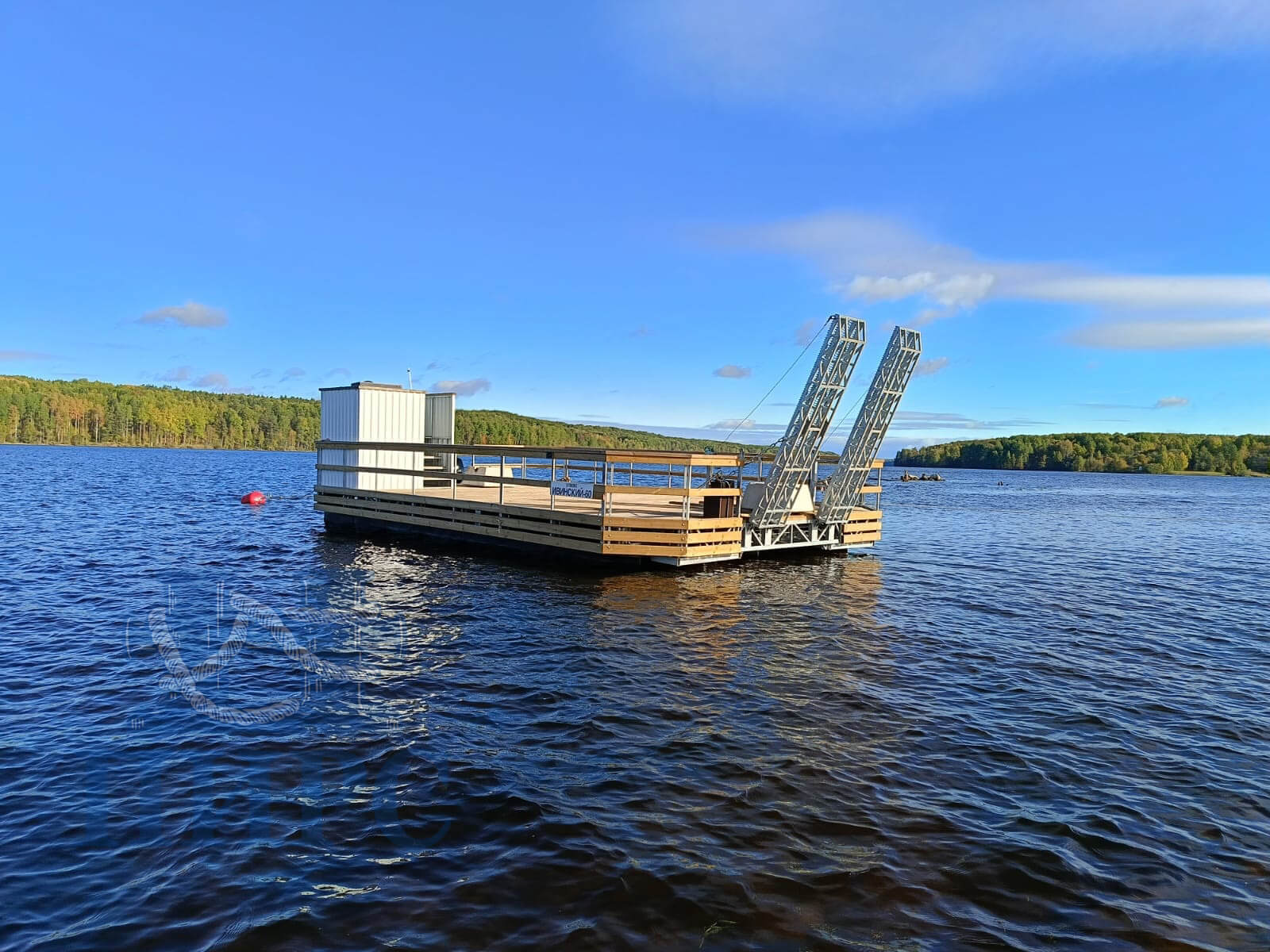

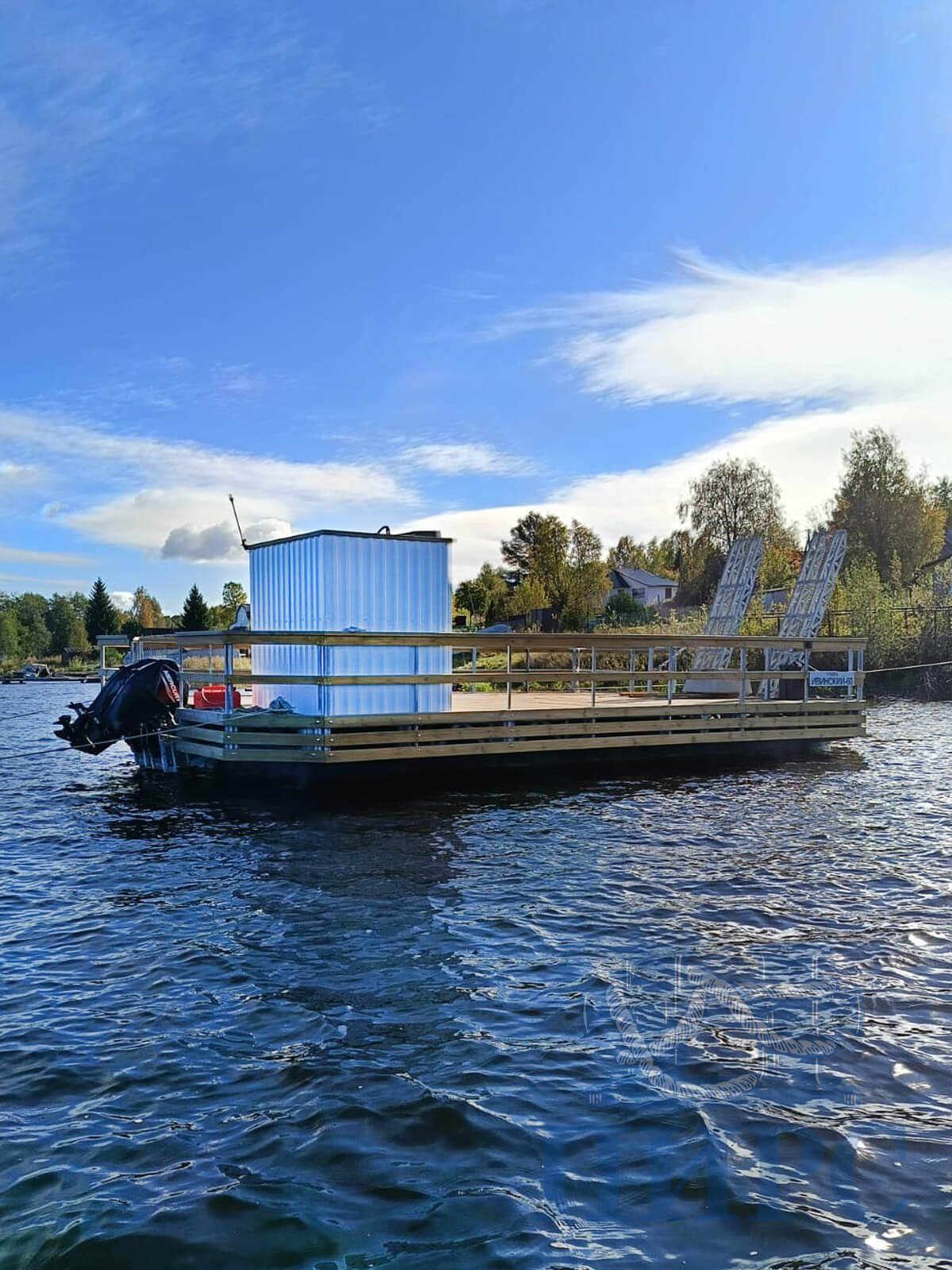

Для осуществления ремонта с воды, перевозки оборудования и персонала и других промышленных работ на водоеме для производственного предприятия из Санкт-Петербурга был спроектирован и построен самоходный понтон с рулевым управлением.

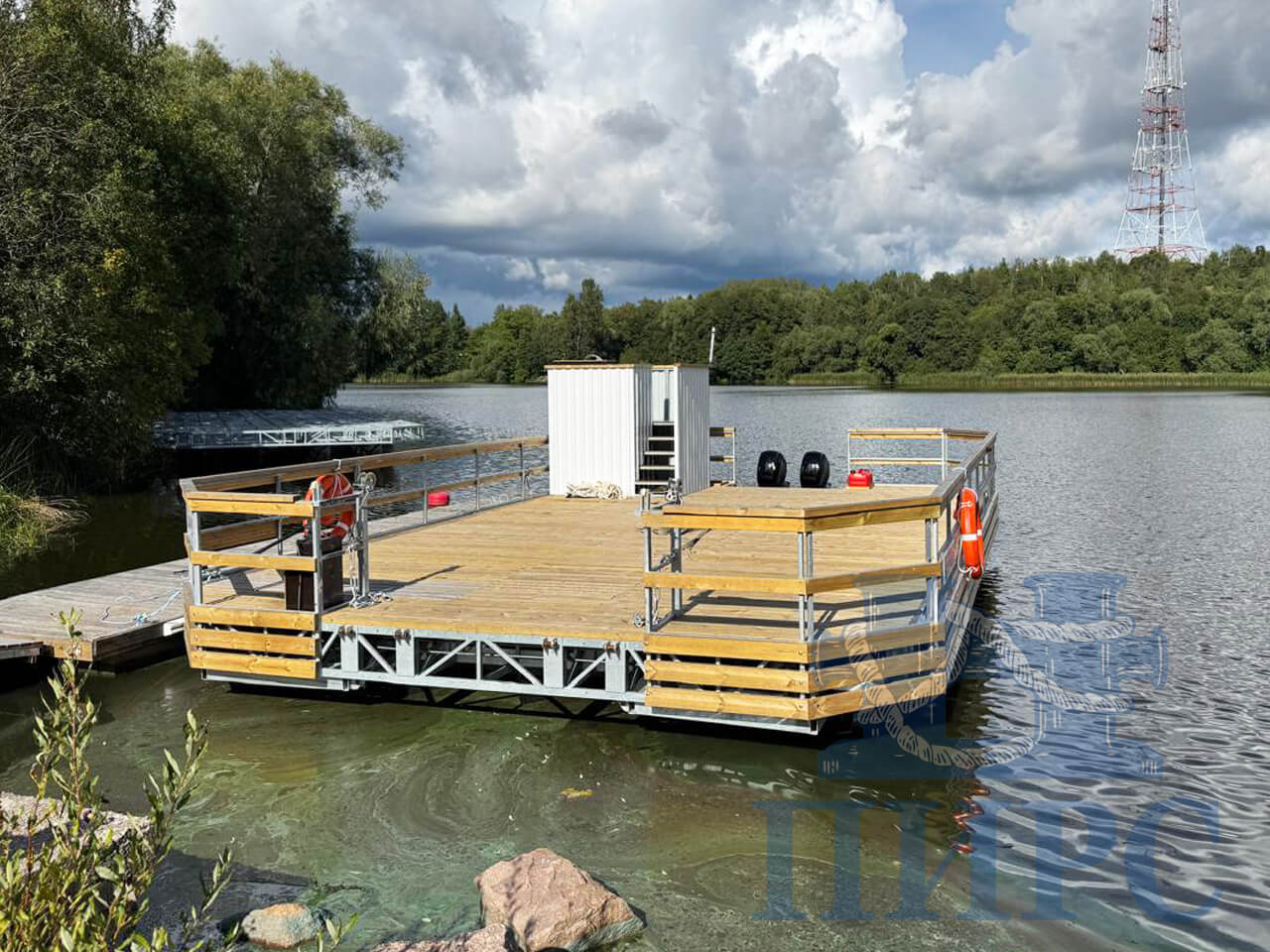

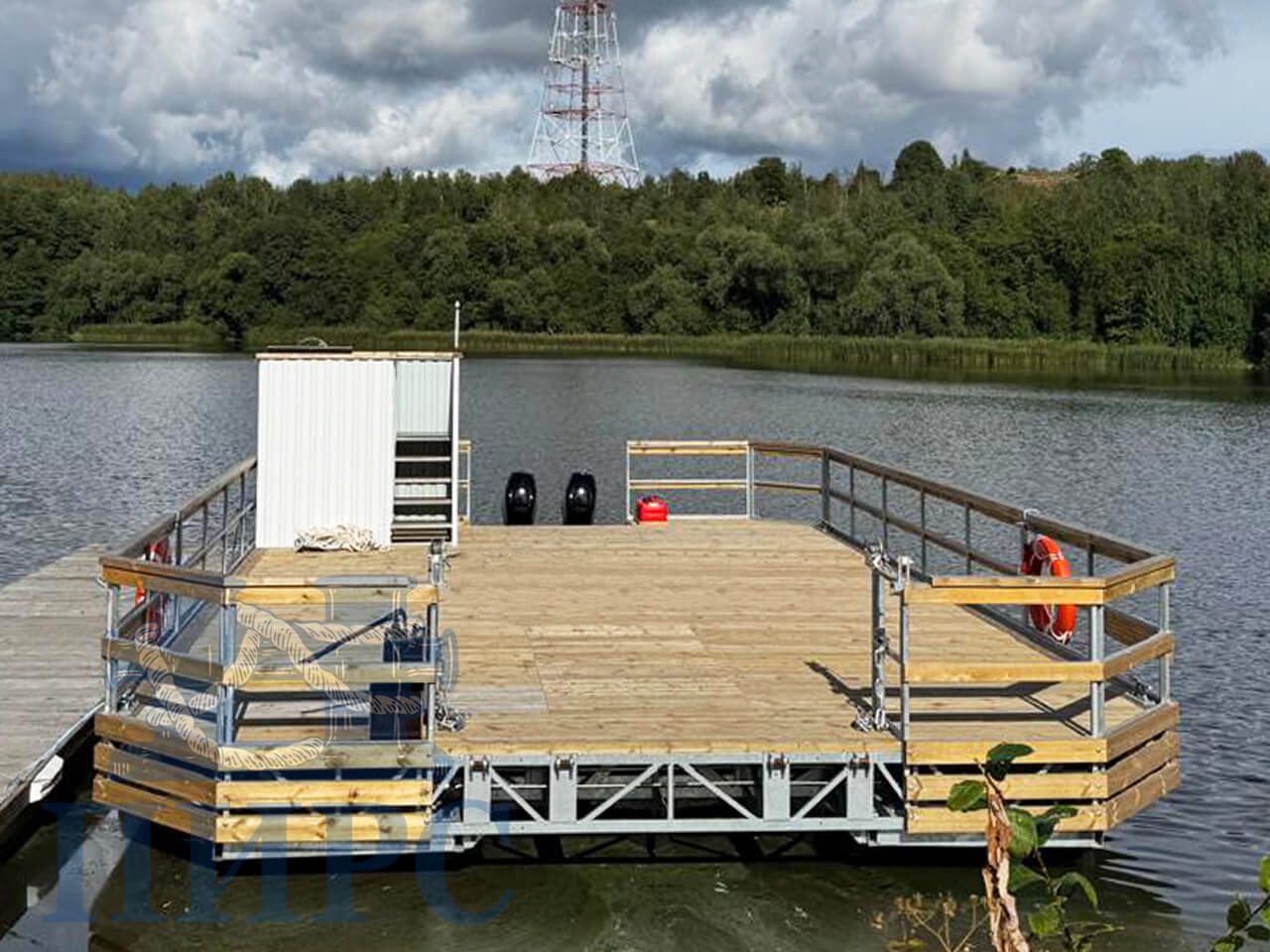

Он имеет габаритные размеры 9,75х6,25х1,89 м и представляет собой понтон на водоизмещающих полиэтиленовых поплавках с установленной на его палубе надстройкой.
Технические характеристики понтона
| № п/п | Наименование | Ед. изм. | Значение |
| 1 | Длина | м | 9,75 |
| 2 | Ширина | м | 6,25 |
| 3 | Высота понтона до палубы | м | 1,0 |
| 4 | Водоизмещение | т | 4,4 |
| 5 | Максимальное водоизмещение | т | 12,25 |
| 6 | Пассажировместимость | чел. | 12 |
| 7 | Количество модулей плавучести «Н-600» | шт. | 49 |

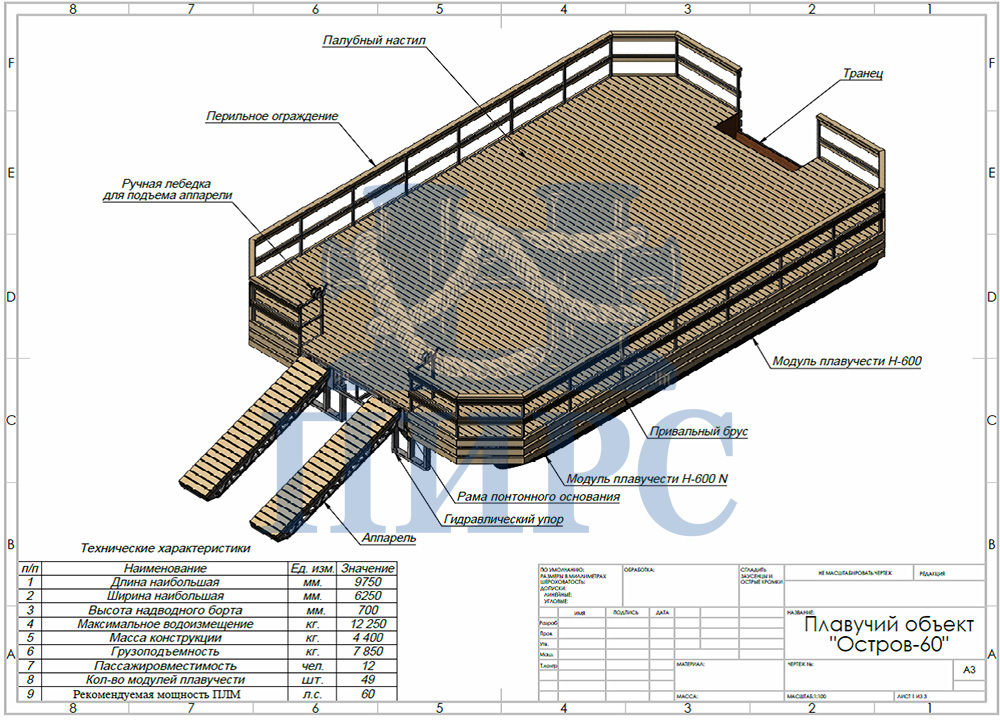

Устройство понтона
В своем составе конструкция самоходного понтона имеет:
- объемную сварную пространственную раму секционного исполнения из стальной профильной трубы, оцинкованную согласно ГОСТ 9.307-89;
- палубный настил из вакуумно-импрегнированной доски хвойных пород с толщиной 50 мм;
- полиэтиленовые модули плавучести изготовлены из окрашенного в массе ротоформовочного полиэтилена методом ротационного формования без нанесения лакокрасочных и иных защитных покрытий.
- демпферную систему в виде привального бруса, изготовленного из вакуумно-импрегнированной строганной доски хвойных пород размером 46х125 мм.
Дополнительное оборудование понтона:
- перильное ограждение высотой 0,8 м по внешнему периметру.

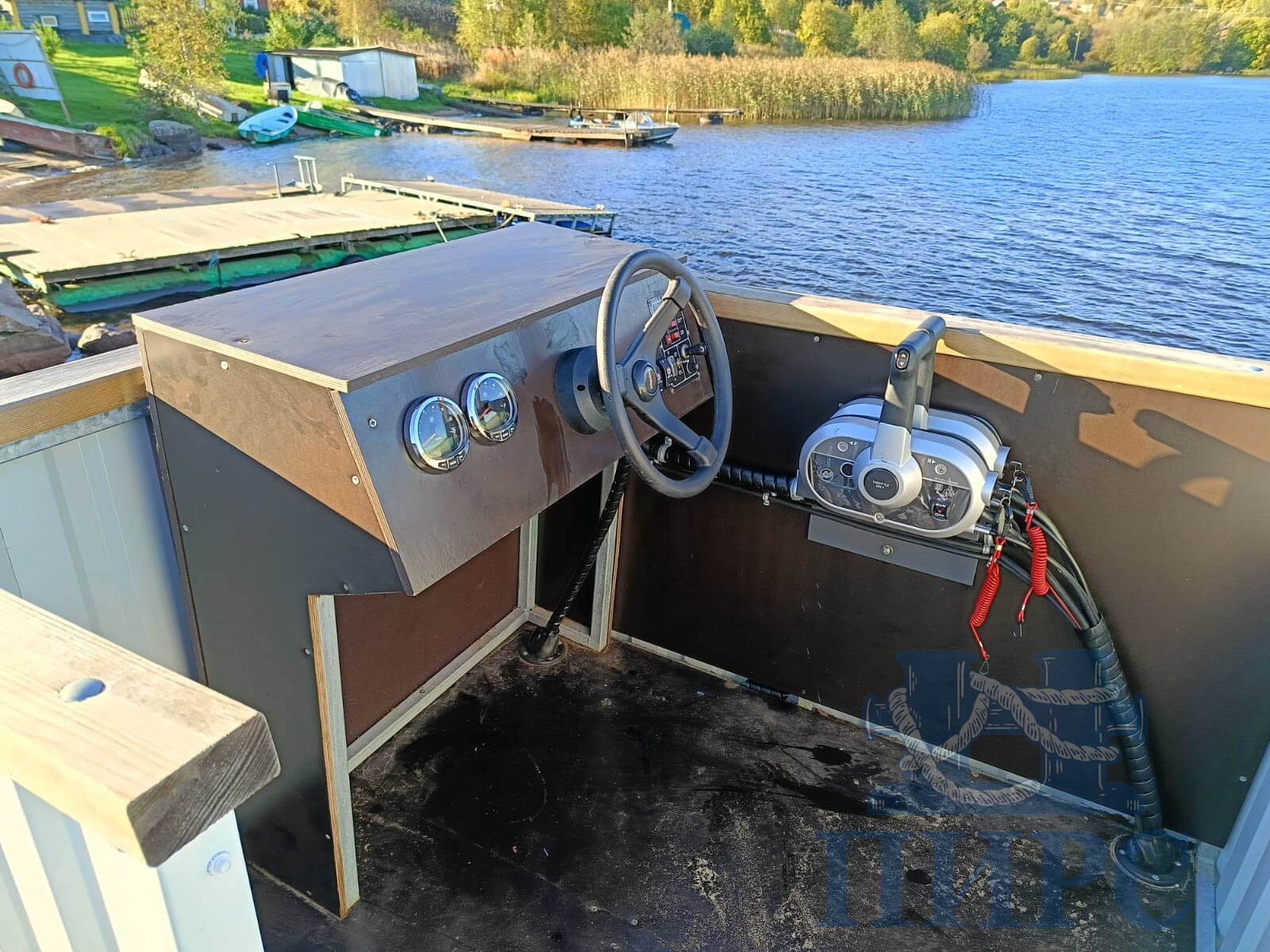

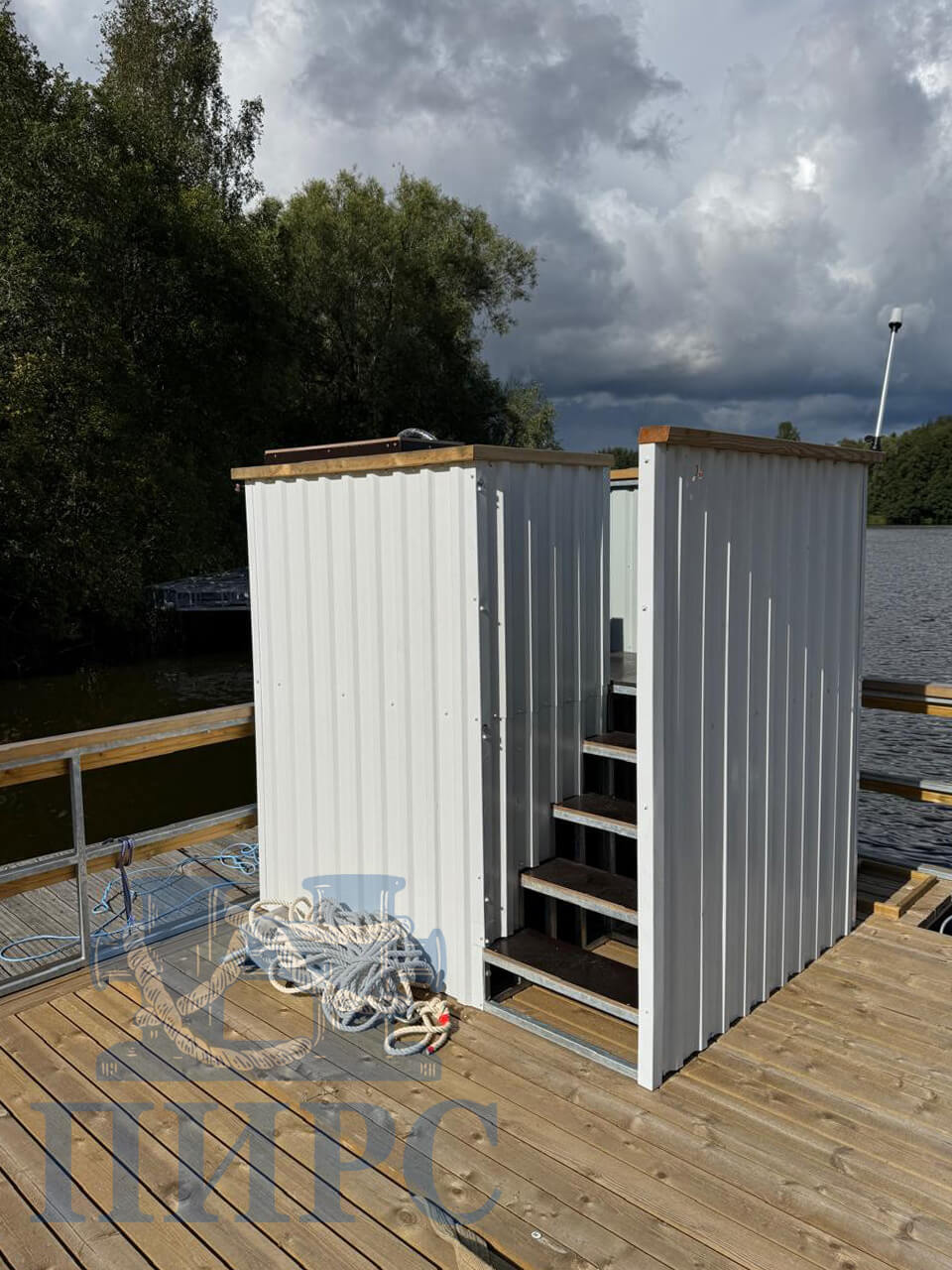

- пост для установки элементов управления двигателем и контрольных приборов;
- подъемный трап, обработанный методом горячего цинкования длиной 3000 мм;

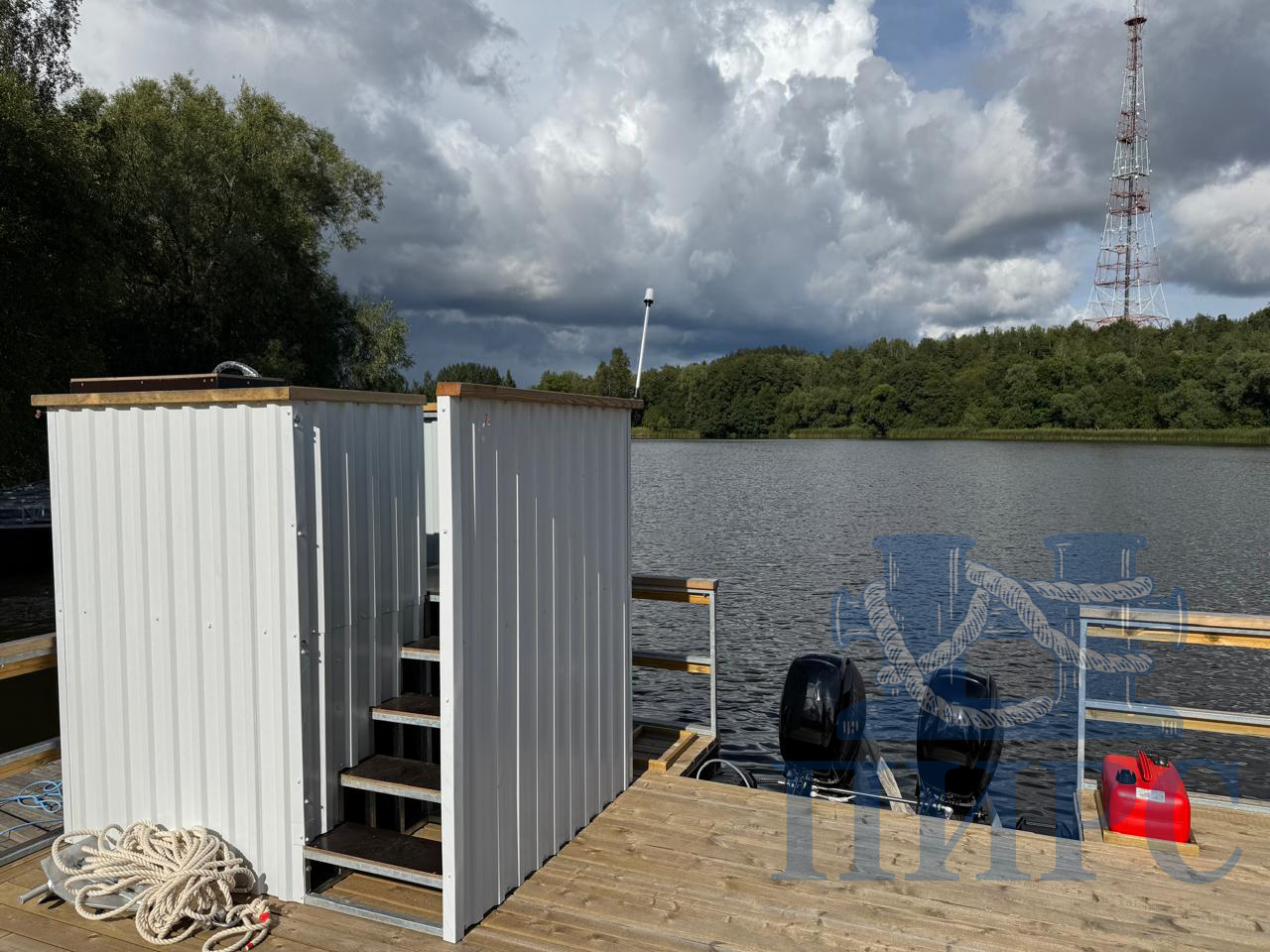

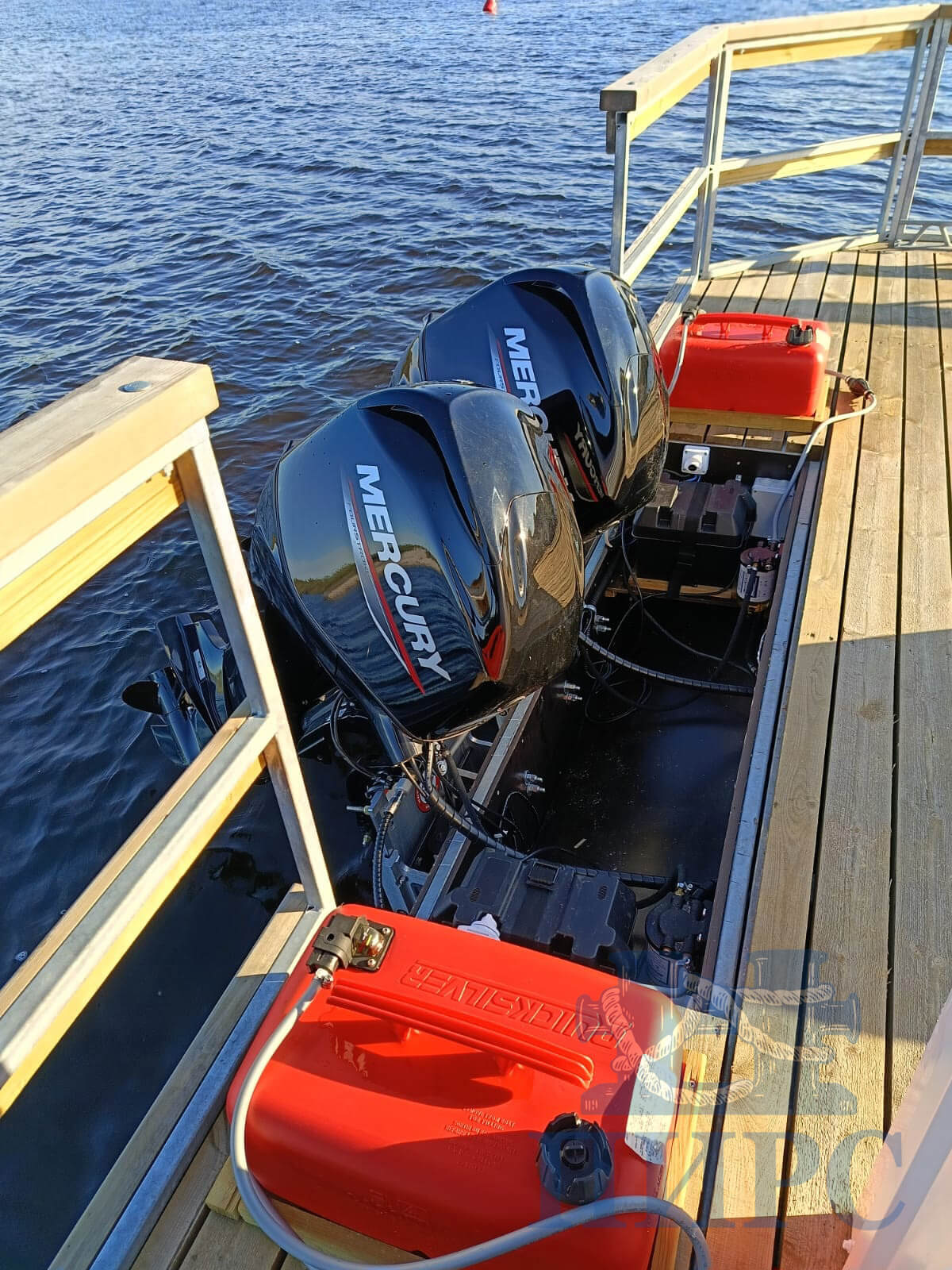

- встроенный транец под установку двух ПЛМ;
- закладные пластины под кнехты;
- пропульсивная установка;
- бортовая сеть 12В;
- ходовые огни;

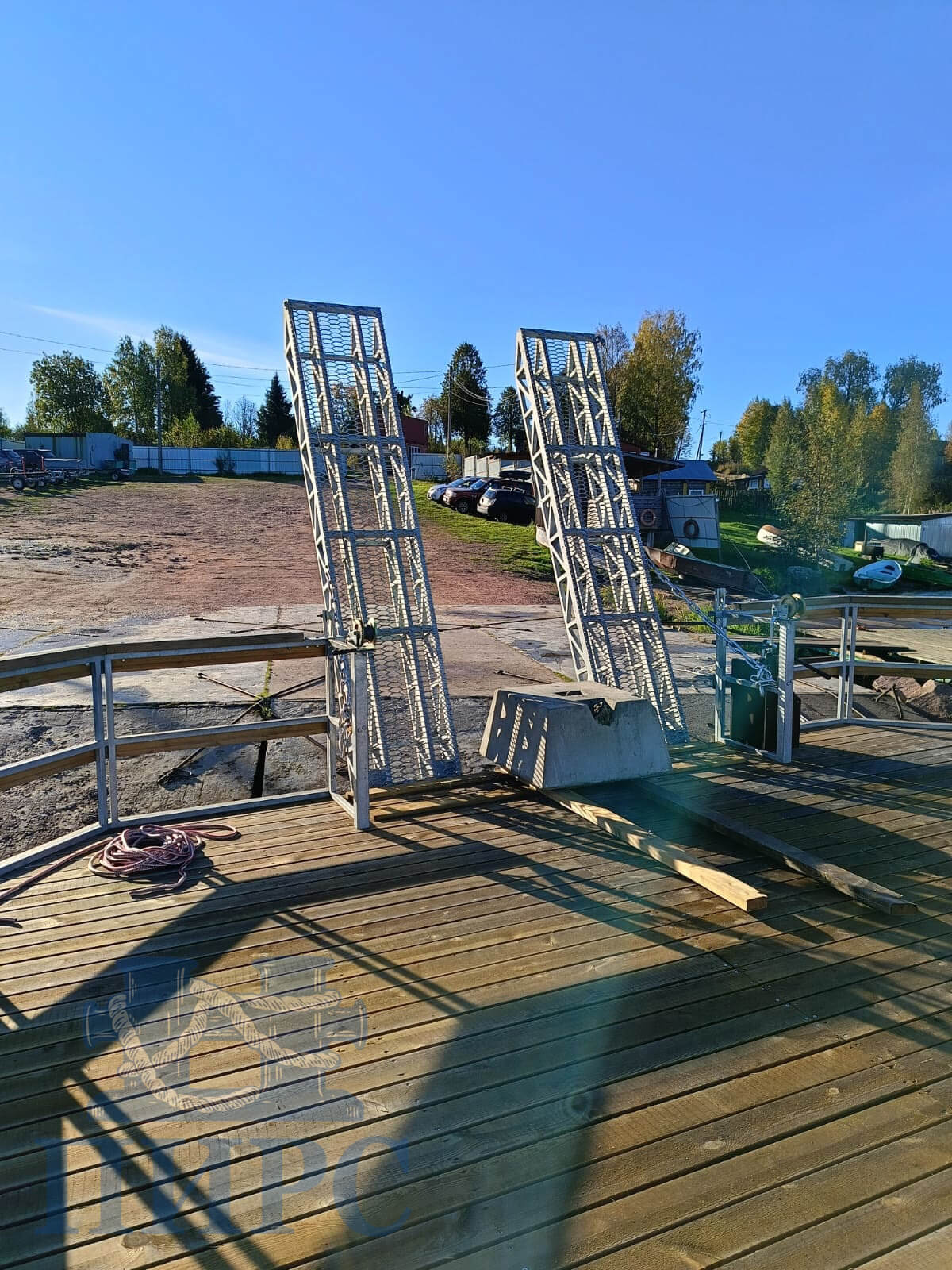

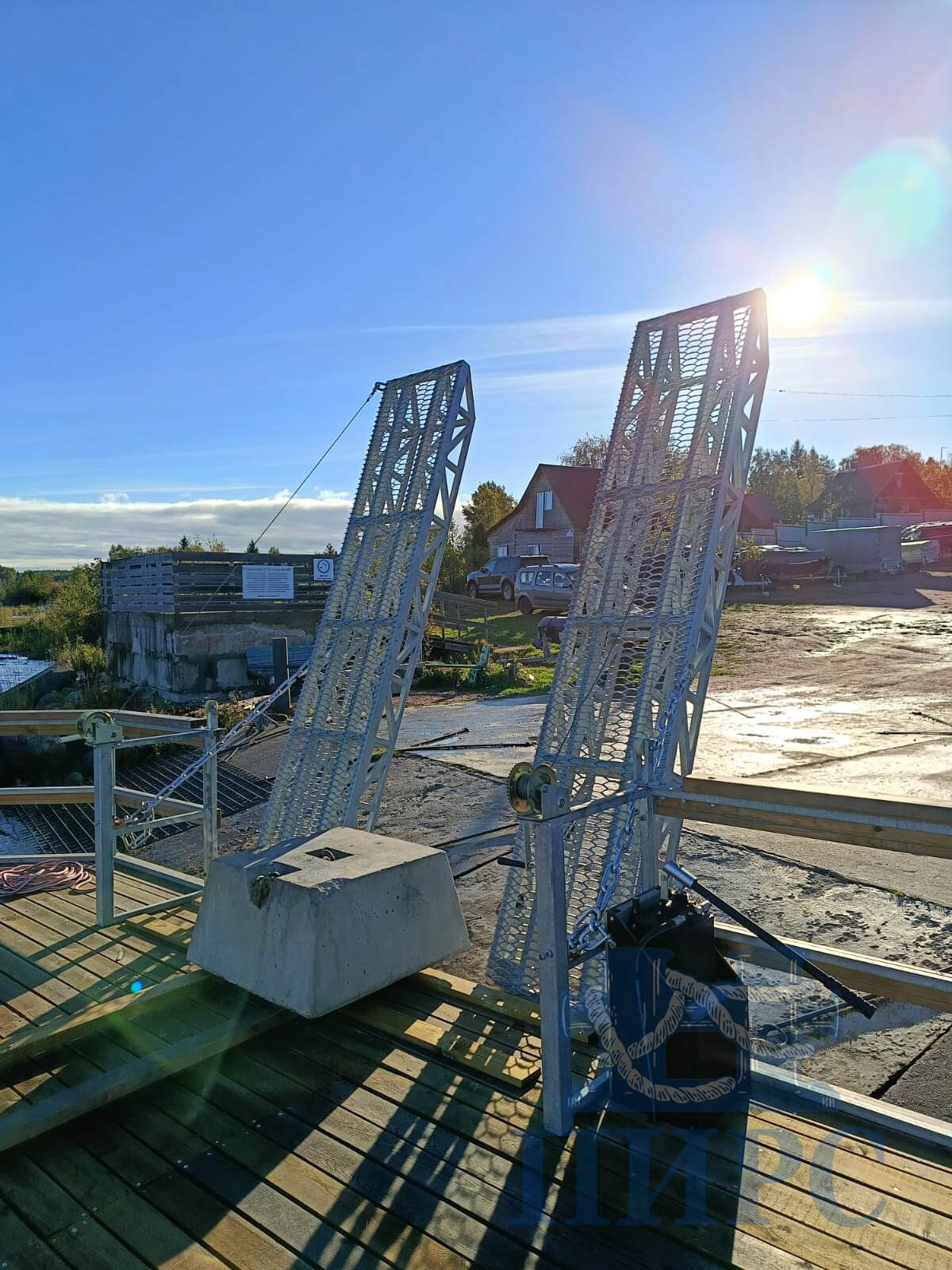

- аппарели для доступа на понтон техники массой до 5 т;
- гидравлические донные упоры;

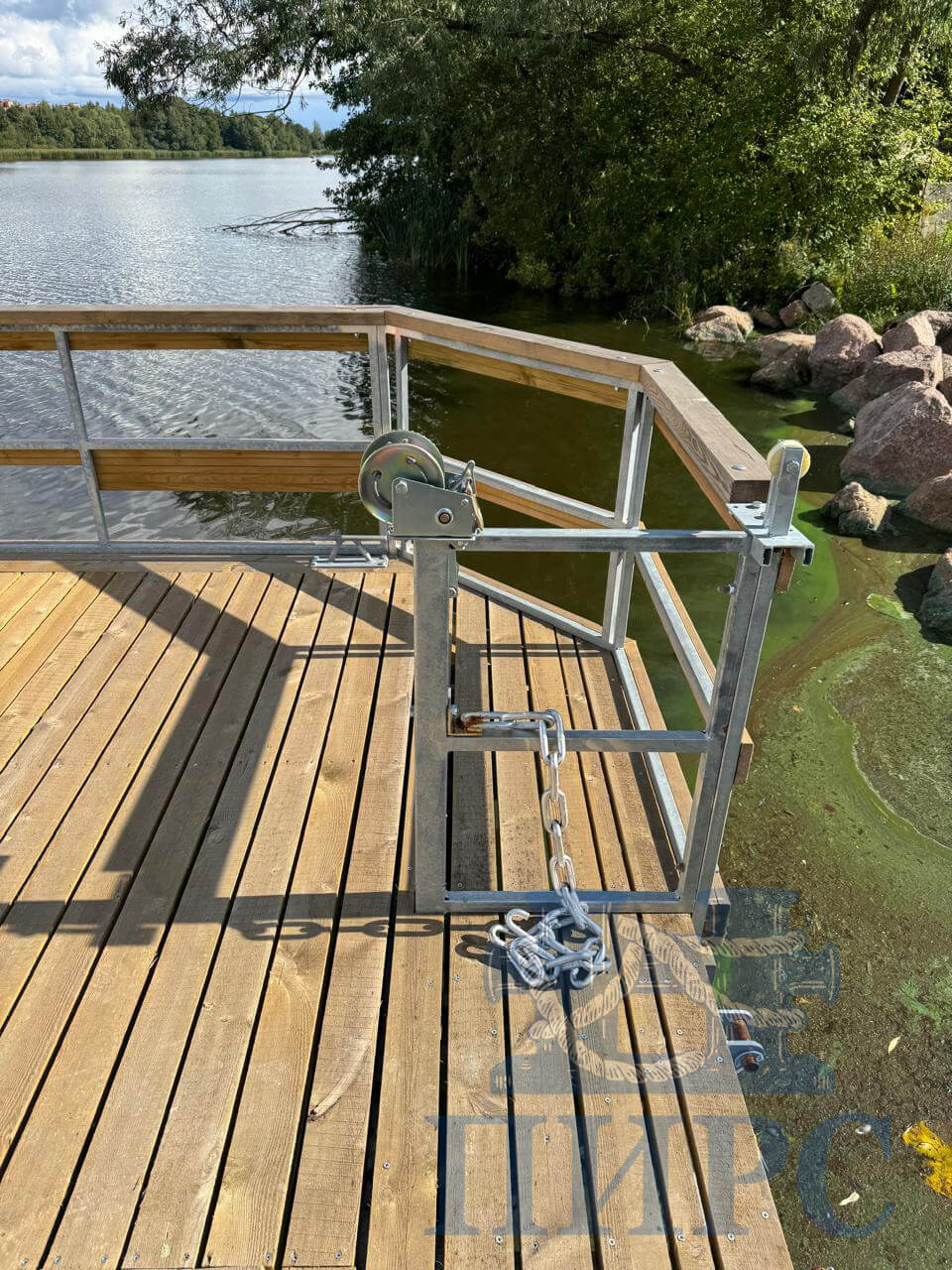

- ручные лебедки для спуска-подъема аппарелей.
Перечень поставленного оборудования
| Рама понтонного основания стальная оцинкованная секционного исполнения «Остров-60» 9,6х6,1, м | 1 шт. |
| Щитовой палубный настил S-50 мм из импрегнированной обрезной доски хвойных пород | 58 м2 |
| Модуль плавучести Н-600 | 42 шт. |
| Модуль плавучести Н-600N | 7 шт. |
| Перильное ограждение высотой 0,8 м с обшивкой импрегнированной доской | 30 пог.м |
| Кнехт швартовый сварной оцинкованный с закладной ответной пластиной | 8 шт. |
| Аппарель подъемная L-3000 мм | 2 шт. |
| Ручная лебедка барабанная для подъема аппарели | 2 шт. |
| Гидравлический упор носовой части понтона | 2 шт. |

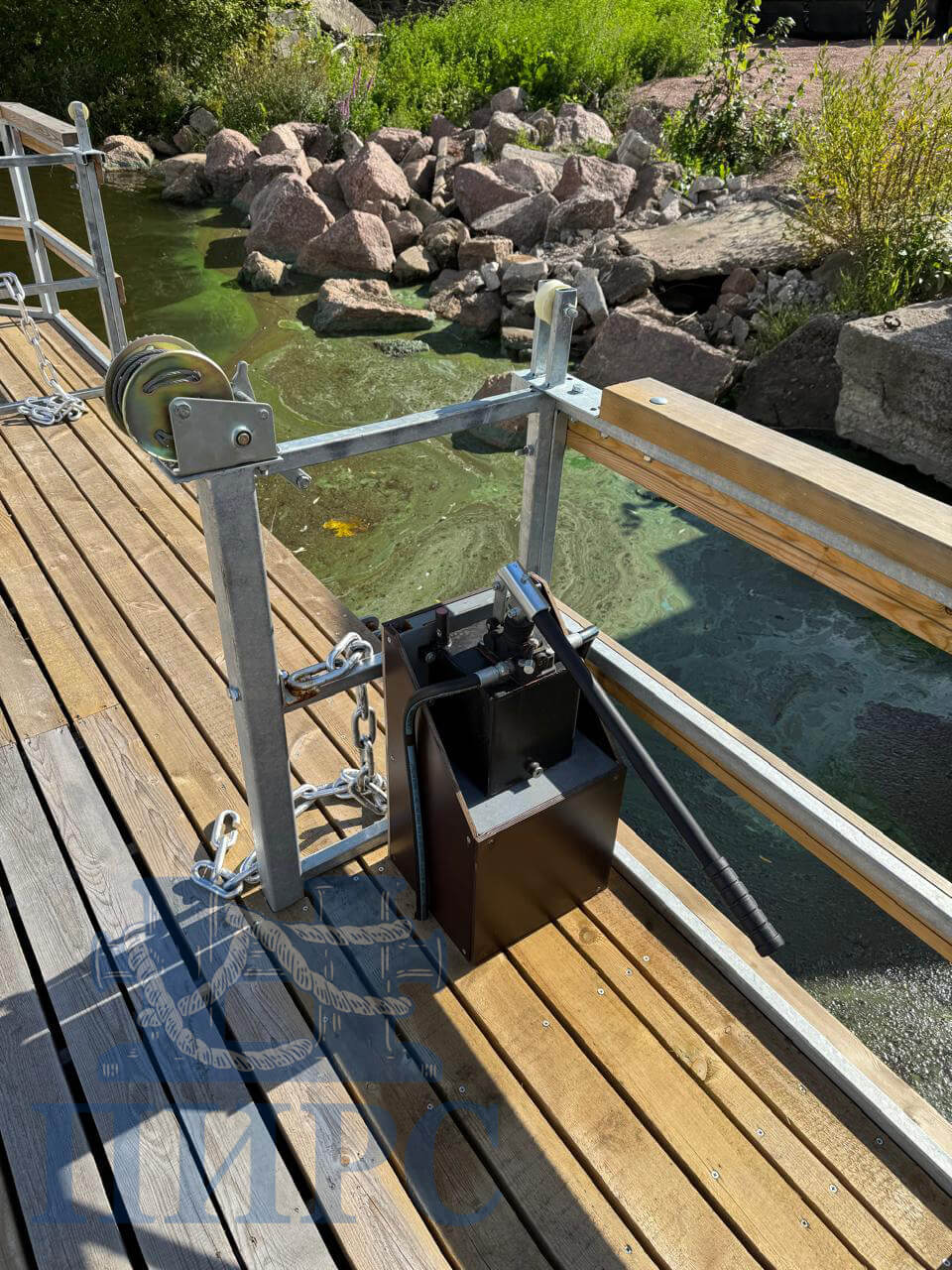

| Гидравлический ручной насос с органами управления упорами носовой части понтона | 1 шт. |
Дополнительные услуги:
- Проектирование самоходного понтона
- Изготовление понтона и дополнительного оборудования
- Контрольная сборка, разборка и подготовка к транспортировке плавучего объекта
