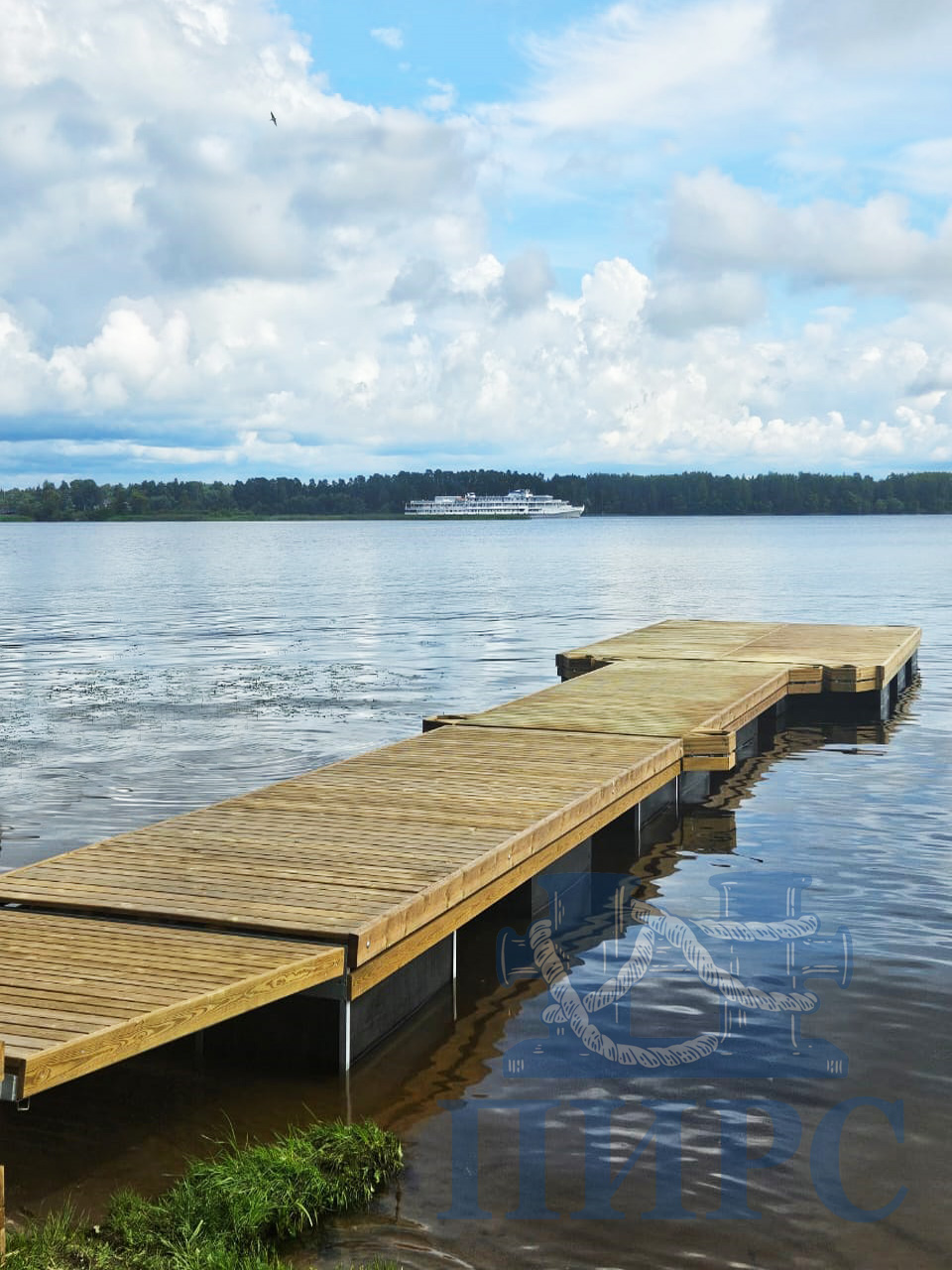

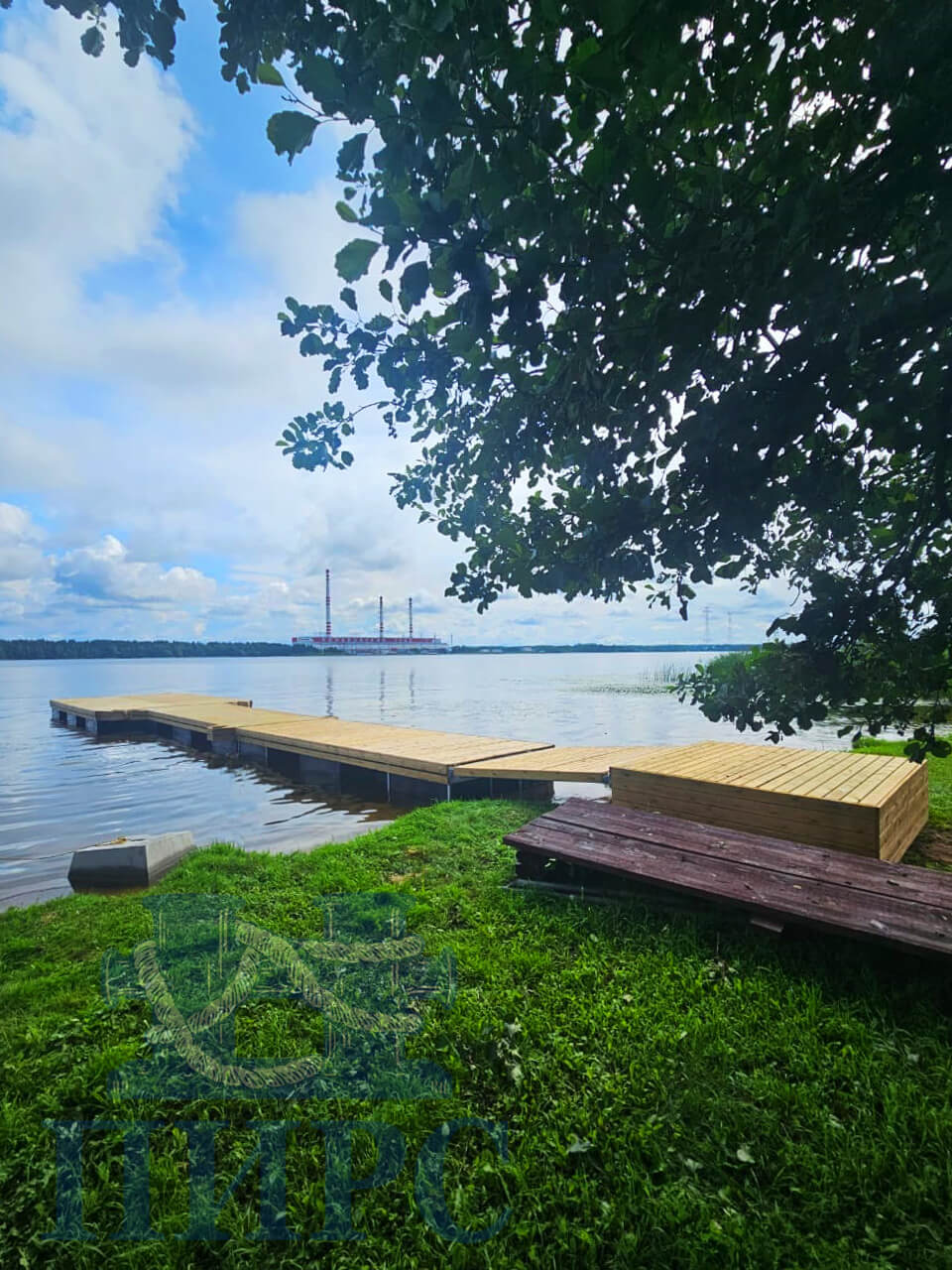

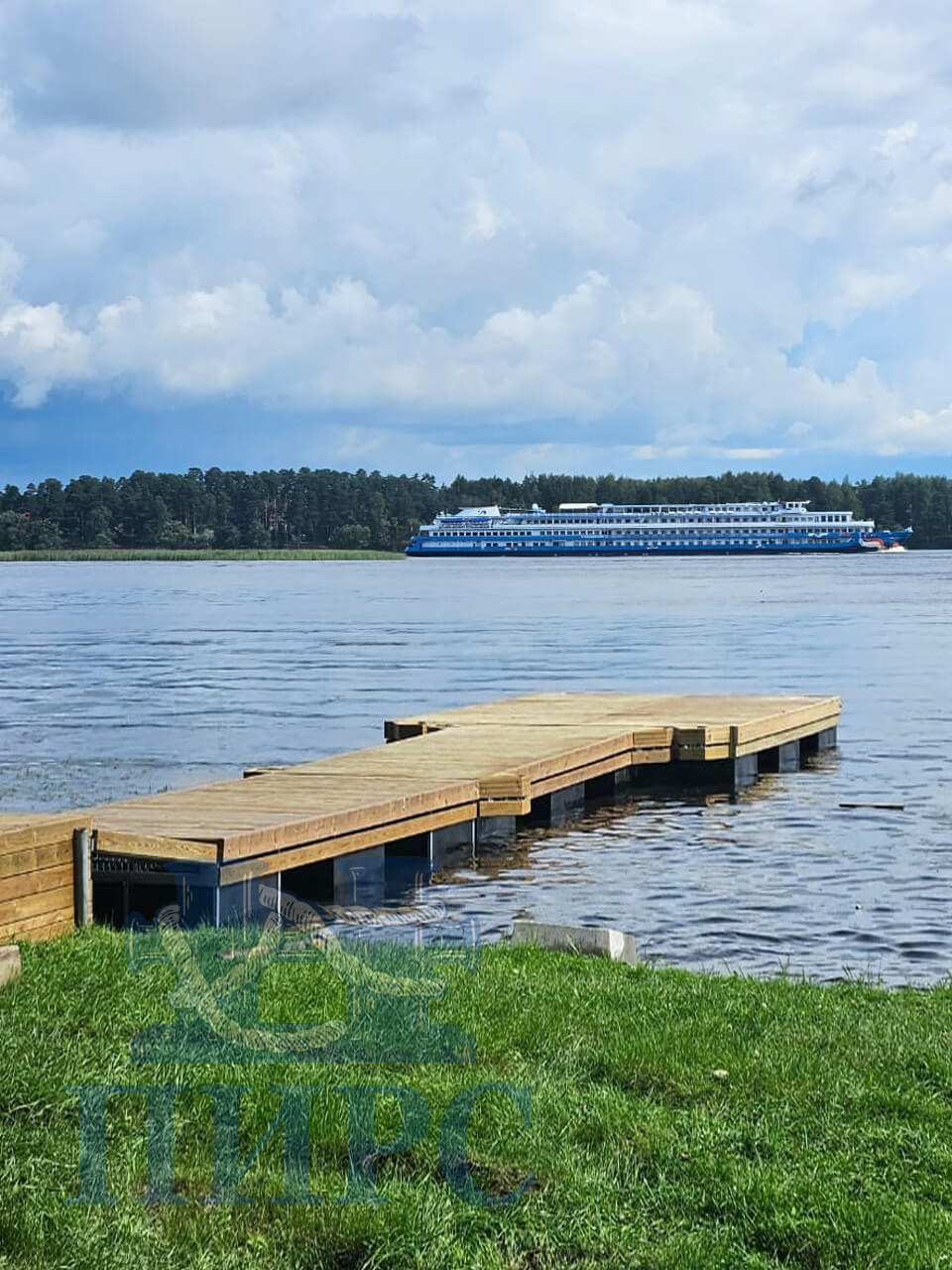

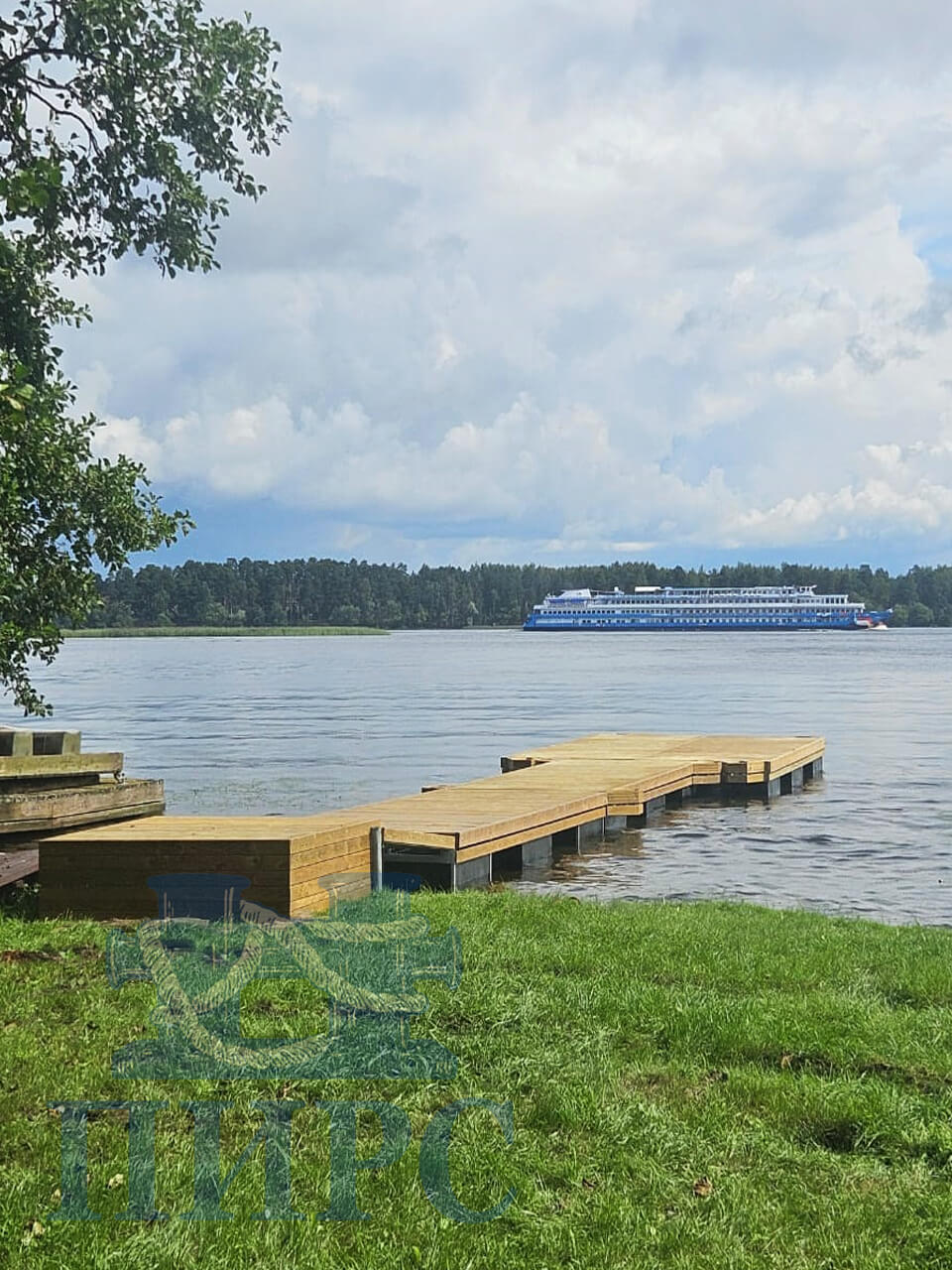

Для спортивного клуба на Иваньковском водохранилище в Тверской области произведена замена аварийного причала. В связи со сложностью акватории, потребовалось полное проектирование причального комплекса с площадкой для купания. Резкие колебания уровня воды на водоеме не позволяли установить причал на сваях, поэтому заказчику было рекомендовано использовать понтоны.

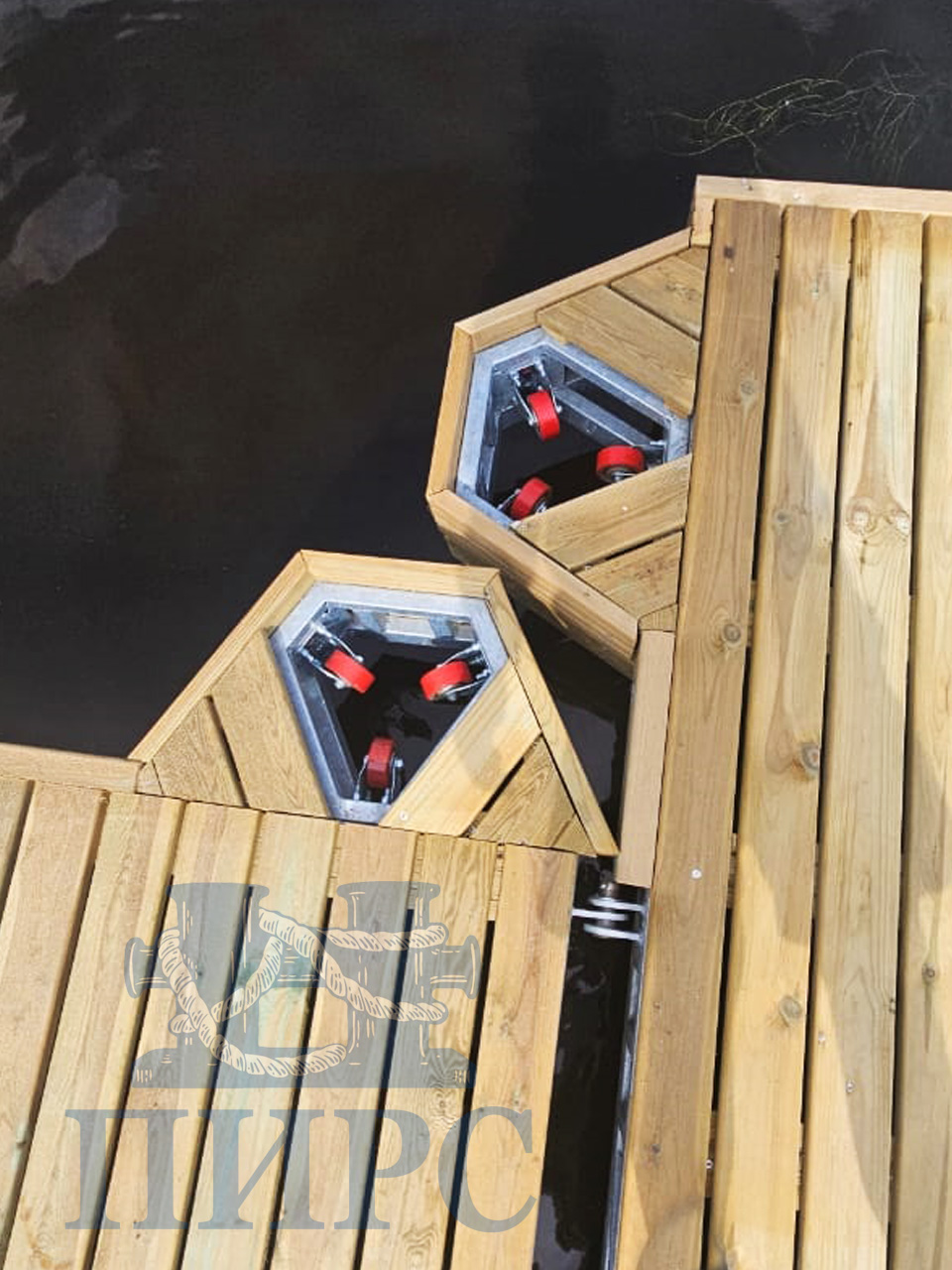

Главной особенностью проекта стала необходимость позиционирования понтонов при помощи закольных свай, которые уже были закуплены заказчиком. Поэтому инженером «Маринпласт» была разработана система проушин по бортам понтонных секций.
Для защиты модулей плавучести от трения под донному грунту в период низкой воды на секции установлены донные упоры.

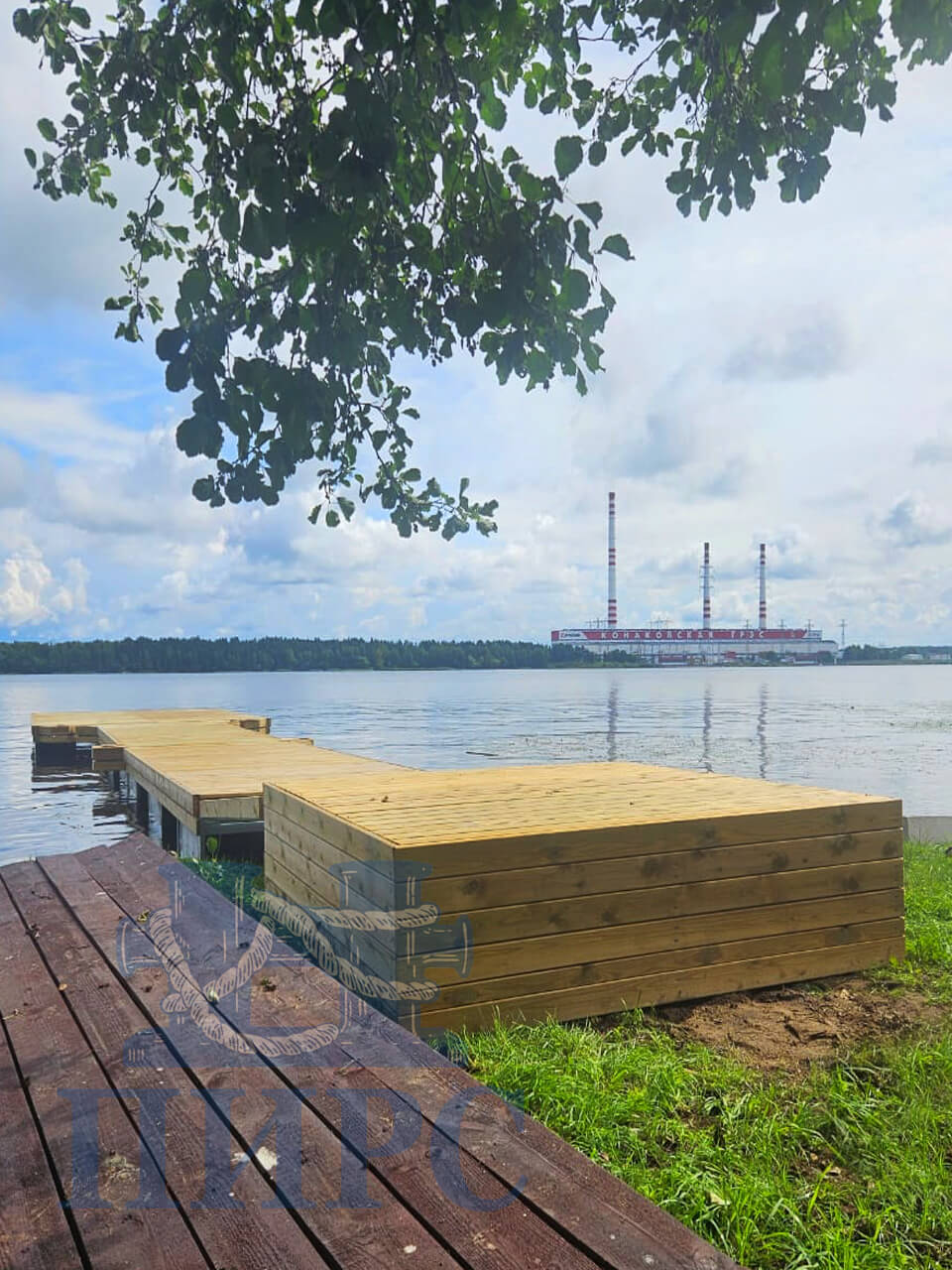

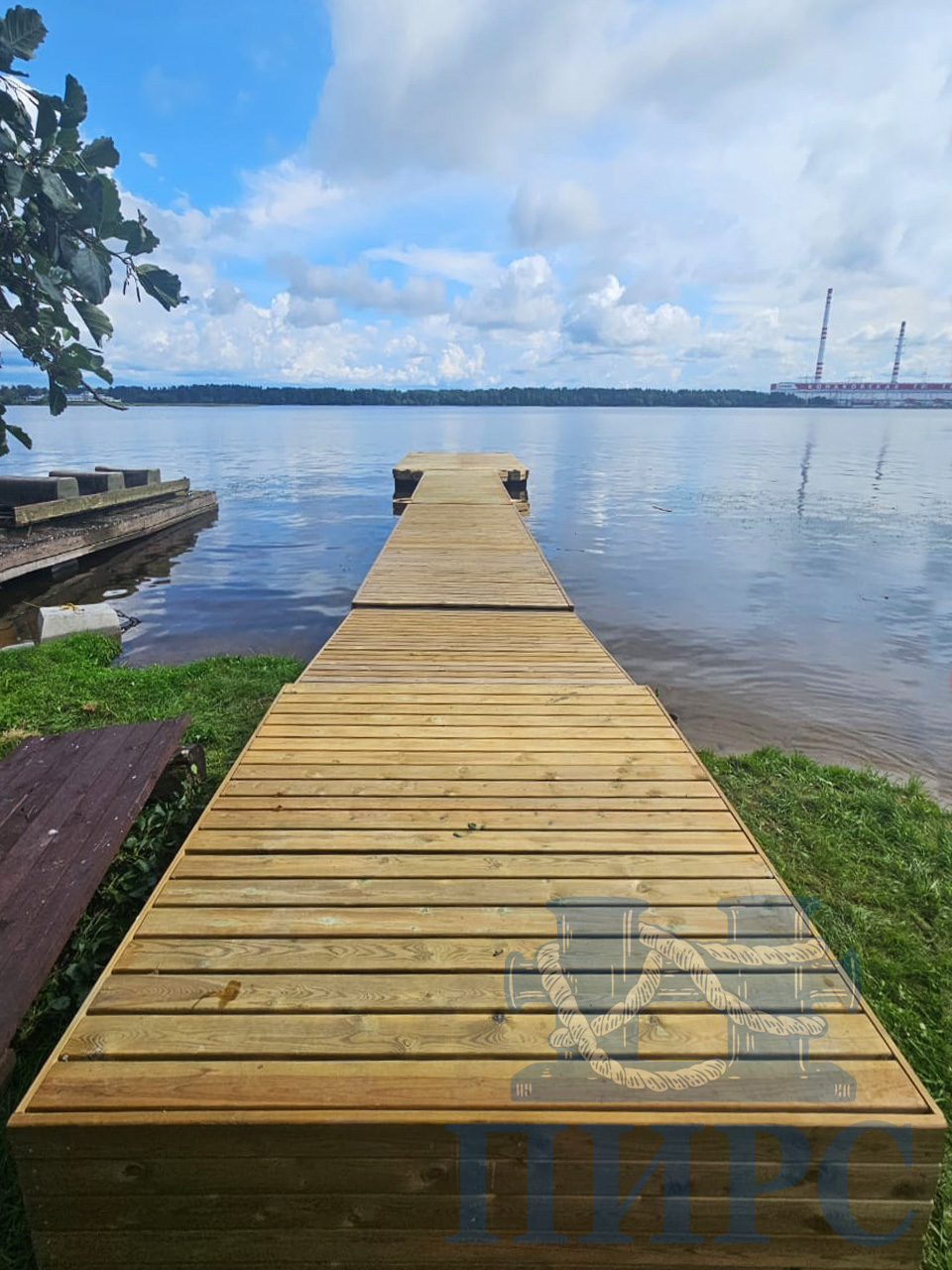

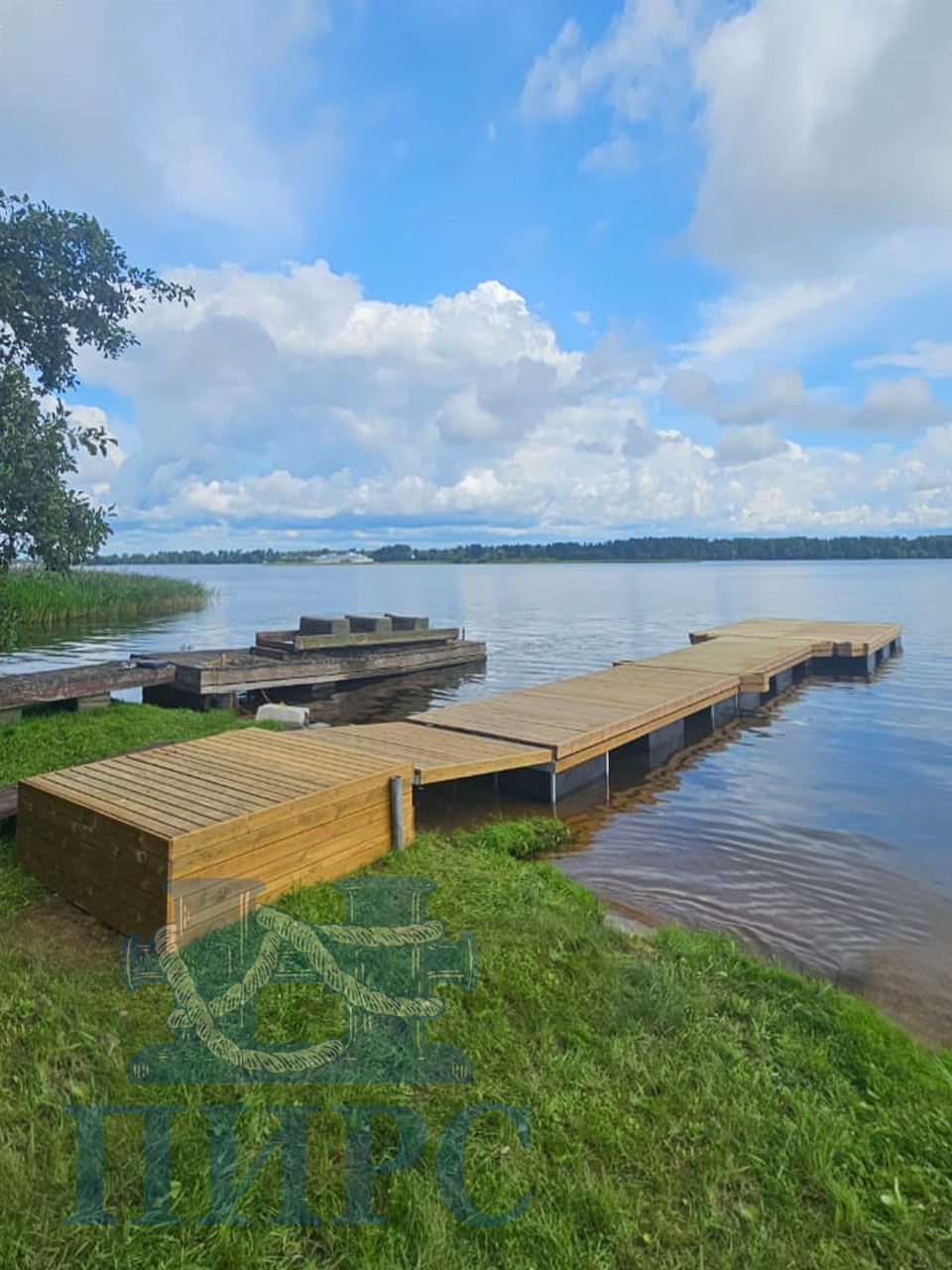

Переход на берег осуществляется по переходному трапу 2х2 м. На берегу весь комплекс закреплен береговой тумбой на стальной раме. И трап и тумба спроектированы специально для заказчика по индивидуальным размерам.

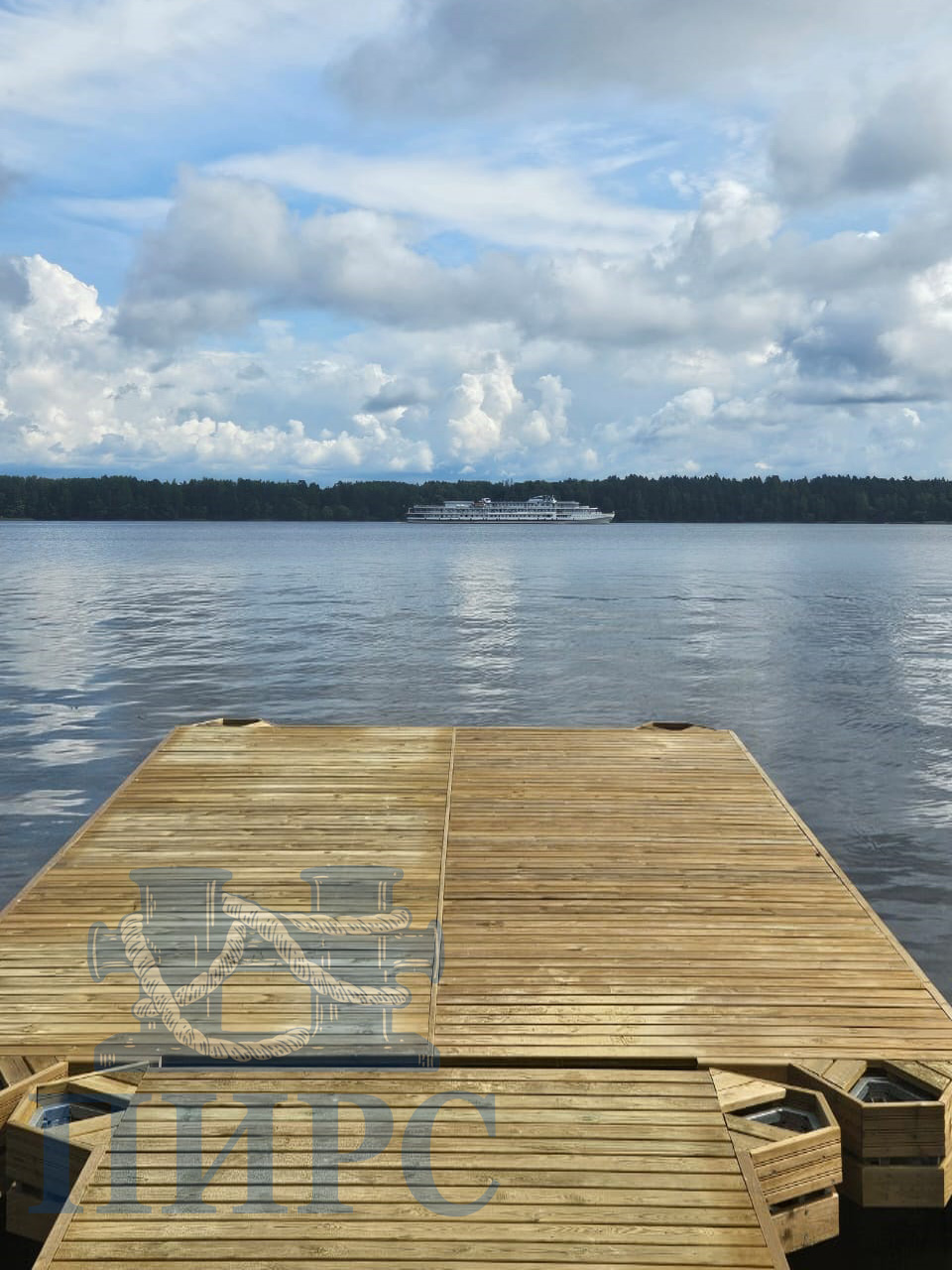

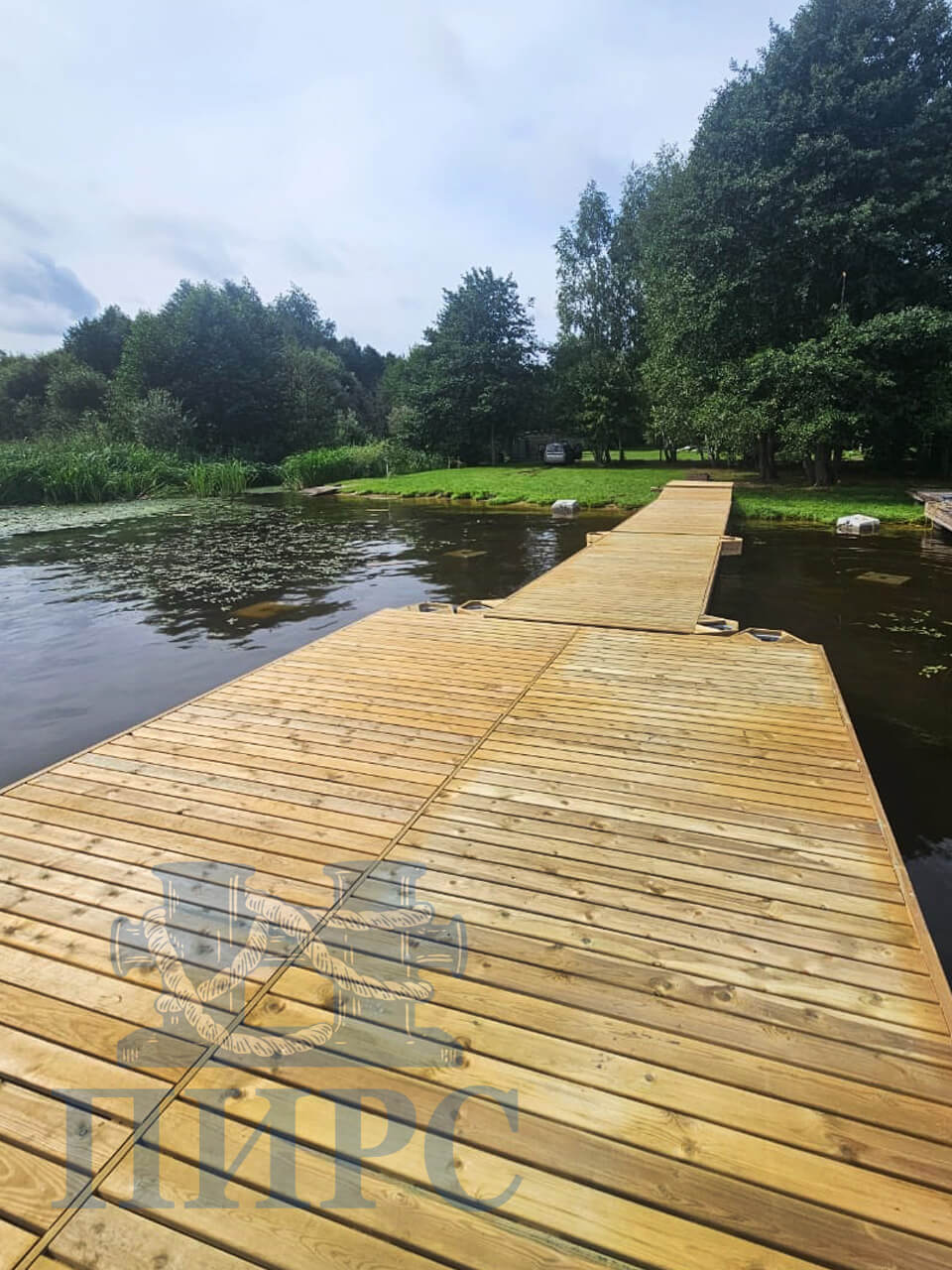

В конце причального комплекса смонтирована плавучая площадка для купания, посадки и высадки с маломерных судов.
Устройство причального комплекса с площадкой
Основой комплекса является понтон «Затон-12». Высота надводного борта понтона этой модели позволяют комфортно швартовать к нему как маломерные суда (лодки, катера, яхты) так и прокатную водную технику (гидроциклы, катамараны).
Конструкция понтона имеет повышенную остойчивость даже на сильном волнении, благодаря чему отдыхающие на плавучей площадке будут чувствовать себя комфортно и безопасно.
Технические данные причальной секции «Затон-12»
| Наименование | Значение |
| Длина, мм | 6000 |
| Ширина, мм | 2000 |
| Высота, мм | 600 |
| Вес причальной секции, кг | 650 |
| Модель модуля плавучести/количество шт. | H-400/6 |
| Грузоподъемность, кг | 500 |
В качестве основы понтонной секции используется прочный несущий стальной каркас из профильных труб с гальванической обработкой (горячее цинкование 100% всех внутренних и наружных поверхностей). Каркас имеет специальные держатели якорной цепи и прочную систему крепления понтонов между собой.
Модуль плавучести (поплавок понтона) не имеет швов, полностью герметичен, изготовлен из антикоррозийного, ударопрочного и эластичного полиэтилена, способного многократного вмерзать в лед, не теряя своих характеристик. В отличие от конкурентов, мы используем только 100% полиэтилен, без присадок и примесей.
Палубный настил выполнен из импрегнированной террасной доски (сосна) толщиной 28 мм, на которой имеется нарезка от скольжения. Палубная доска связана в легкосъемные щиты, для обеспечения быстрого доступа к якорной системе.
На акватории комплекс закреплен якорным полем из 6 «мертвых» якорей из морского бетона.
Все металлоконструкции, используемые в наших проектах, обработаны методом горячего оцинкования, в соответствии с ГОСТ 9.307-89 «Покрытия цинковые горячие».

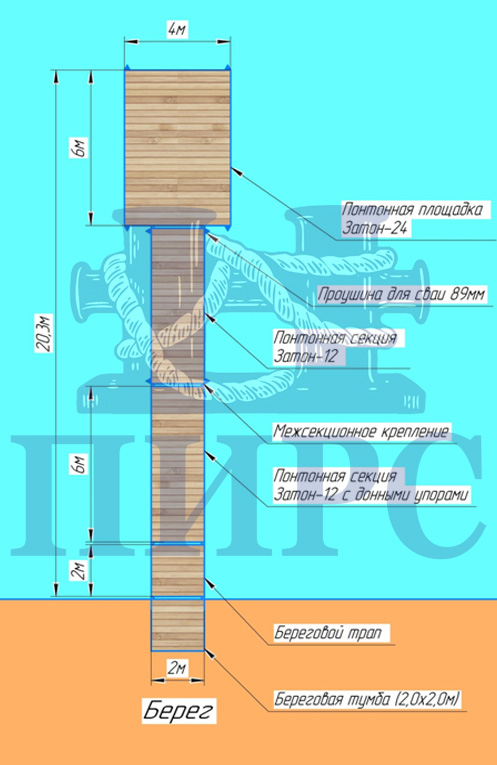

Перечень поставленного оборудования:
| Понтонная площадка «Затон-24» (6,0х4,0 м) | 1 шт. |
| Понтонная секция «Затон-12» (6,0х2,0 м) | 1 шт. |
| Понтонная секция «Затон-12» (6,0х2,0 м) с донными упорами | 1 шт. |
| Береговой трап (2,0х2,0 м) | 1 шт. |
| Береговая тумба (2,0х2,0х0,5м) | 1 шт. |
| Межсекционное крепление | 4 шт. |
| Проушина с дополнительным креплением к секции | 8 шт. |
Дополнительные услуги:
- Проектирование понтонов для позиционирования на сваях
- Проектирование трапа и тумбы для соединения комплекса с берегом
- Доставка оборудования и специалистов до места монтажа
- Погрузка\разгрузка оборудования
- Сборка и монтаж причального комплекса
- Работа технологического понтона
Вы можете заказать проектирование лодочного причала для вашей акватории. Просто пришлите запрос на нашу почту sales@pirs.spb.ru или на вотсап +7921-442-16-35 с описанием ваших пожеланий!
