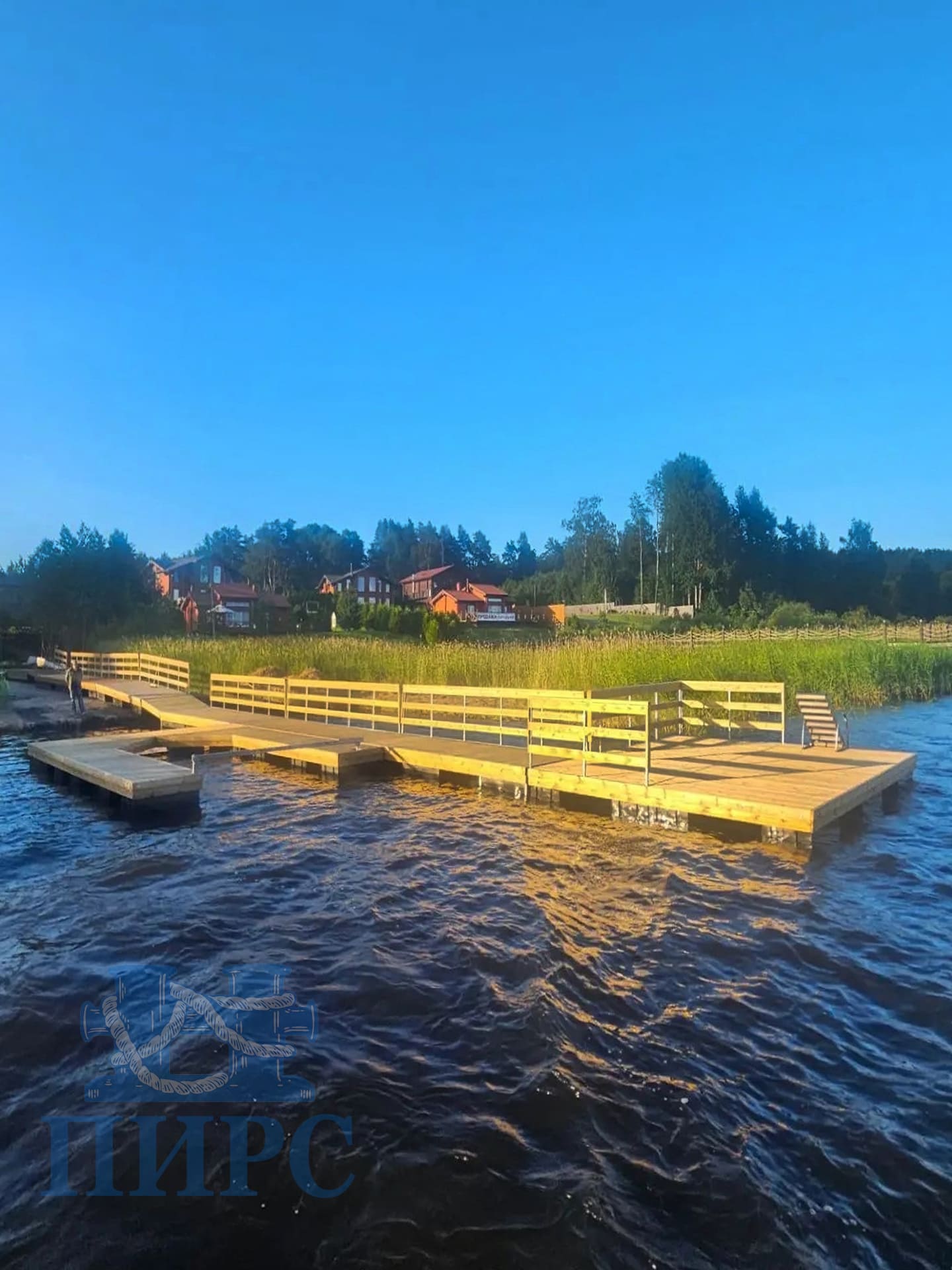

Для частного заказчика разработан проект и установлен причальный комплекс на озере в Ленинградской области. Особенностью акватории заказчика является резкое колебание уровня воды. Поэтому здесь нельзя установить причал на сваях – требуется постоянное перемещение причала по поверхности для обеспечения комфортного и безопасного подхода к маломерному судну. Решение этой проблемы возможно с использованием плавучих понтонных секций, имеющих специальную защиту поплавков на мелководье.
Также проект предусматривал строительство плавучей площадки для купания в конце причала со складной лестницей в воду.
Отдельным элементом комплекса стал причал-паук для швартовки катера с запорными воротами и оборудованием для установки защитного тента.
Устройство комплекса
В составе причального комплекса:
- понтонная секция «Затон-12»;
- понтонная площадка «Затон-30»;
- причал «эллинг»;
- береговая тумба;
- береговой трап.
Конструкция причала
Основой комплекса являются понтоны «Затон».
Высота надводного борта понтона этой модели позволяют комфортно швартовать к нему как маломерные суда (лодки, катера, яхты) так и прокатную водную технику (гидроциклы, катамараны), при этом с нее удобно купаться. Для проекта были использованы понтоны «Затон-12» и«Затон-30»
Устройство понтонов «Затон»
В качестве основы понтонной секции используется прочный несущий стальной каркас из профильных труб с гальванической обработкой (горячее цинкование 100% всех внутренних и наружных поверхностей). Каркас имеет специальные держатели якорной цепи и прочную систему крепления понтонов между собой.
Модуль плавучести (поплавок понтона) не имеет швов, полностью герметичен, изготовлен из антикоррозийного, ударопрочного и эластичного полиэтилена, способного многократного вмерзать в лед, не теряя своих характеристик. В отличие от конкурентов, мы используем только 100% полиэтилен, без присадок и примесей.
Палубный настил выполнен из импрегнированной террасной доски (сосна) толщиной 28 мм, на которой имеется нарезка от скольжения. Палубная доска связана в легкосъемные щиты, для обеспечения быстрого доступа к якорной системе.
Береговая тумба изготовлена в индивидуальном размере и состоит из стальной рамы, обшитой настилом из импрегнированной доски хвойных пород.
Береговой трап имеет габариты 3,0х1,5 м и состоит из стальной рамы, обработанной заводским антикоррозийным покрытием методом горячего цинкования, и щитового настила из доски хвойных пород, пропитанной методом импрегнации.
Все металлоконструкции, используемые в наших проектах, обработаны методом горячего оцинкования, в соответствии с ГОСТ 9.307-89 «Покрытия цинковые горячие».
Перечень поставленного оборудования:
| Понтонная секция «Затон-12» (6,0х2,0 м) с ложементом | 4 шт |
| Понтонная секция «Затон-12» (6,0х2,0 м) с донными упорами и ложементом | 2 шт |
| Причал «эллинг» (5,55х7,85м) | 1 шт |
| Понтонная площадка «Затон-30» (6,0х4,8 м) | 1 шт |
| Береговой трап | 1 шт |
| Береговая тумба | 1 шт |
| Перильное ограждение понтонных секций высотой 1,1м от палубы, стальное оцинкованное с обшивкой импрегнированной доской хвойных пород | 41,8 м.п. |
| Якорь Я-500 | 8 шт |
| Лестница для спуска в воду из полированной нержавеющей стали складная шириной 0,6 м. ступеней 8 шт. по 200 мм. | 1 шт |
Дополнительно установлены:
- межсекционное крепление шарнирного типа
- межсекционное крепление типа тросовая стяжка с резиновым демпфером
- поворотная запорная труба с петлей для замка с двух сторон
- закладные пластины и стаканы для кнехтов, тента и осветительной стойки
Дополнительные услуги:
- Проектирование причального комплекса
- Проектирование причала-паука — эллинга для катера по размерам заказчика
- Проектирование площадки для купания
- Доставка специалистов и технологического оборудования до места монтажа
- Погрузка/разгрузка оборудования
- Монтаж понтонов, трапа, береговой тумбы
- Монтаж эллинга на акватории
- Установка якорного поля
Купить недорогой плавучий пирс можно прямо сейчас! Просто звоните по бесплатному телефону 8 (800) 550-33-75!
Вы можете заказать проект причала с эллингом для вашей акватории — просто пришлите запрос на нашу почту sales@pirs.spb.ru с описанием ваших пожеланий!
