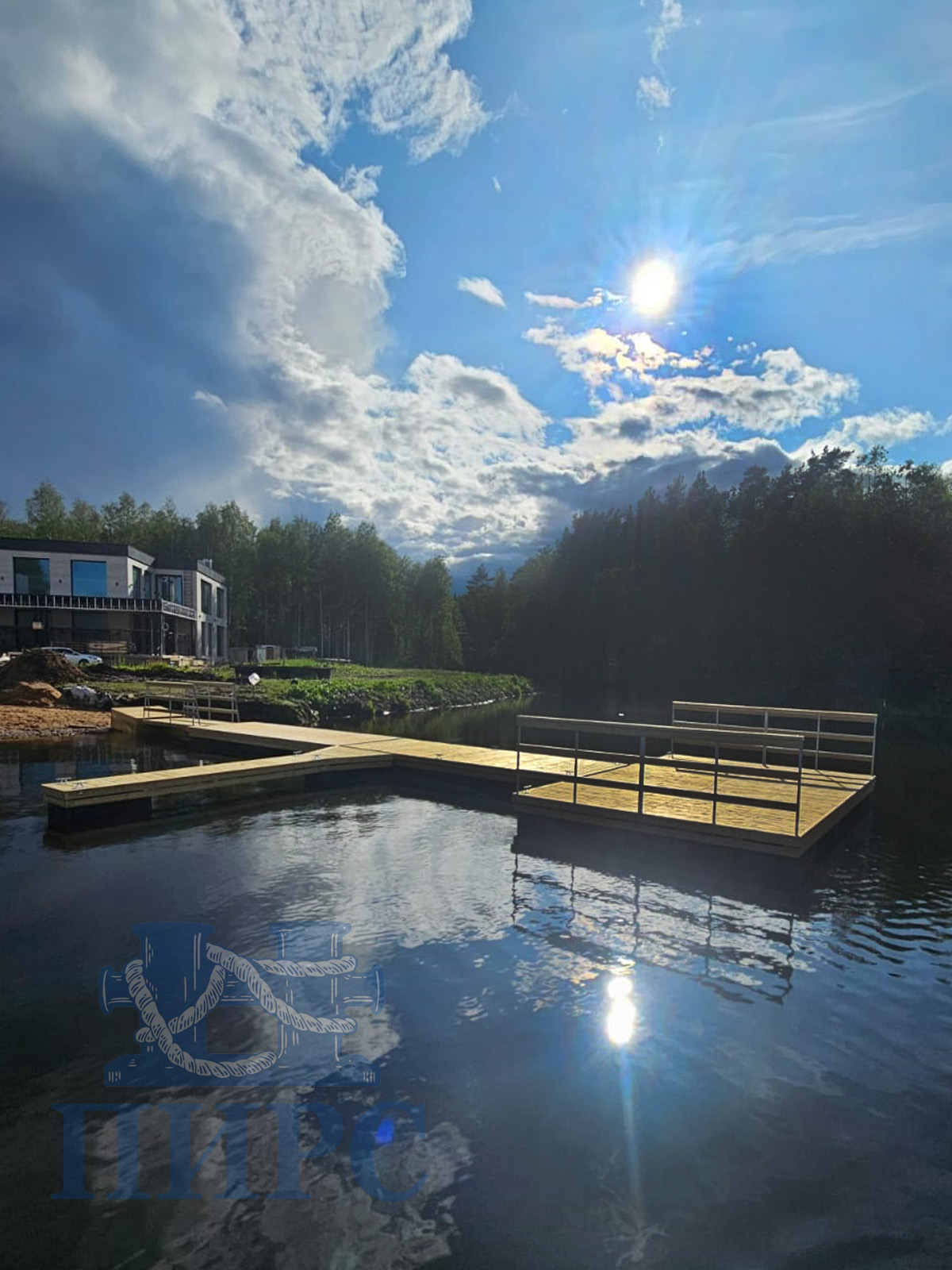

Для загородного клуба в Санкт-Петербурге разработан проект причала для проката катамаранов, лодок и сап-бордов с площадкой для купания и рыбалки.

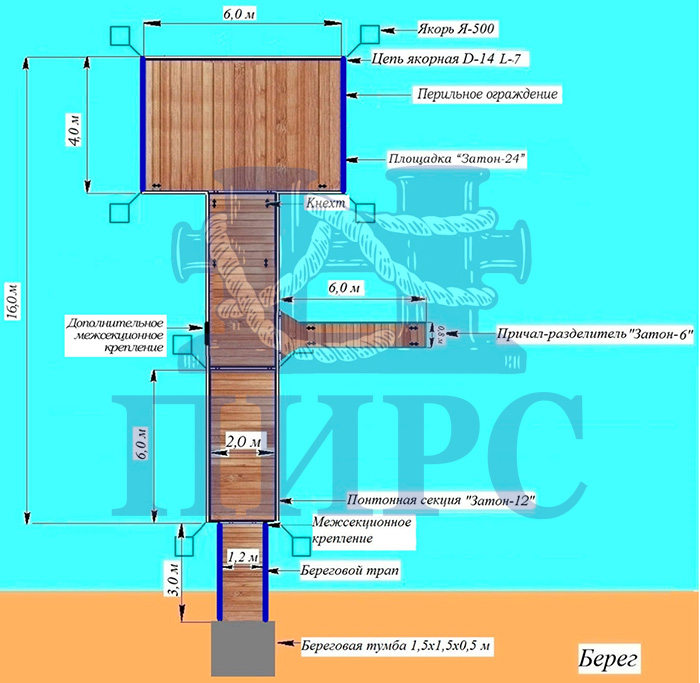

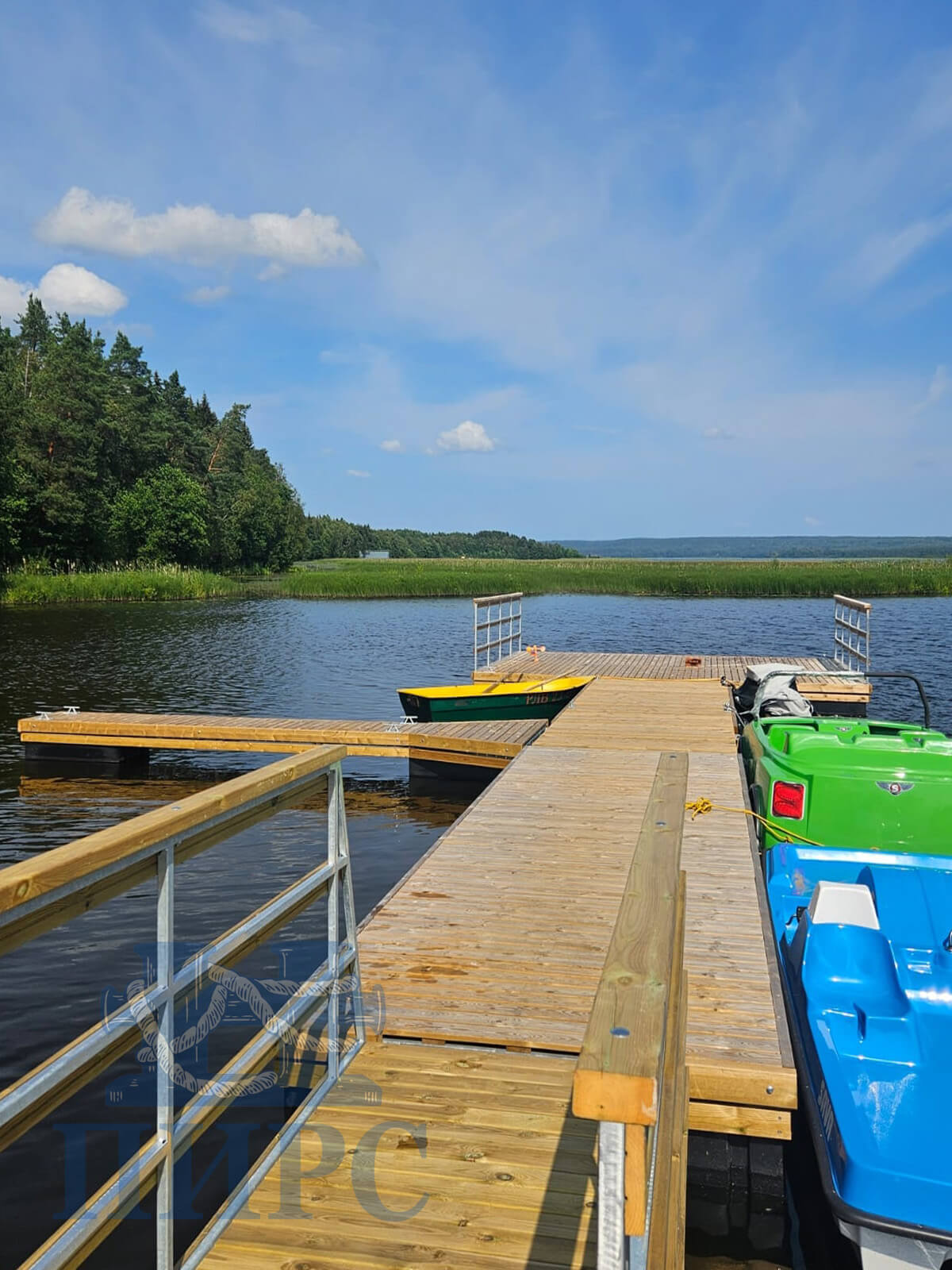

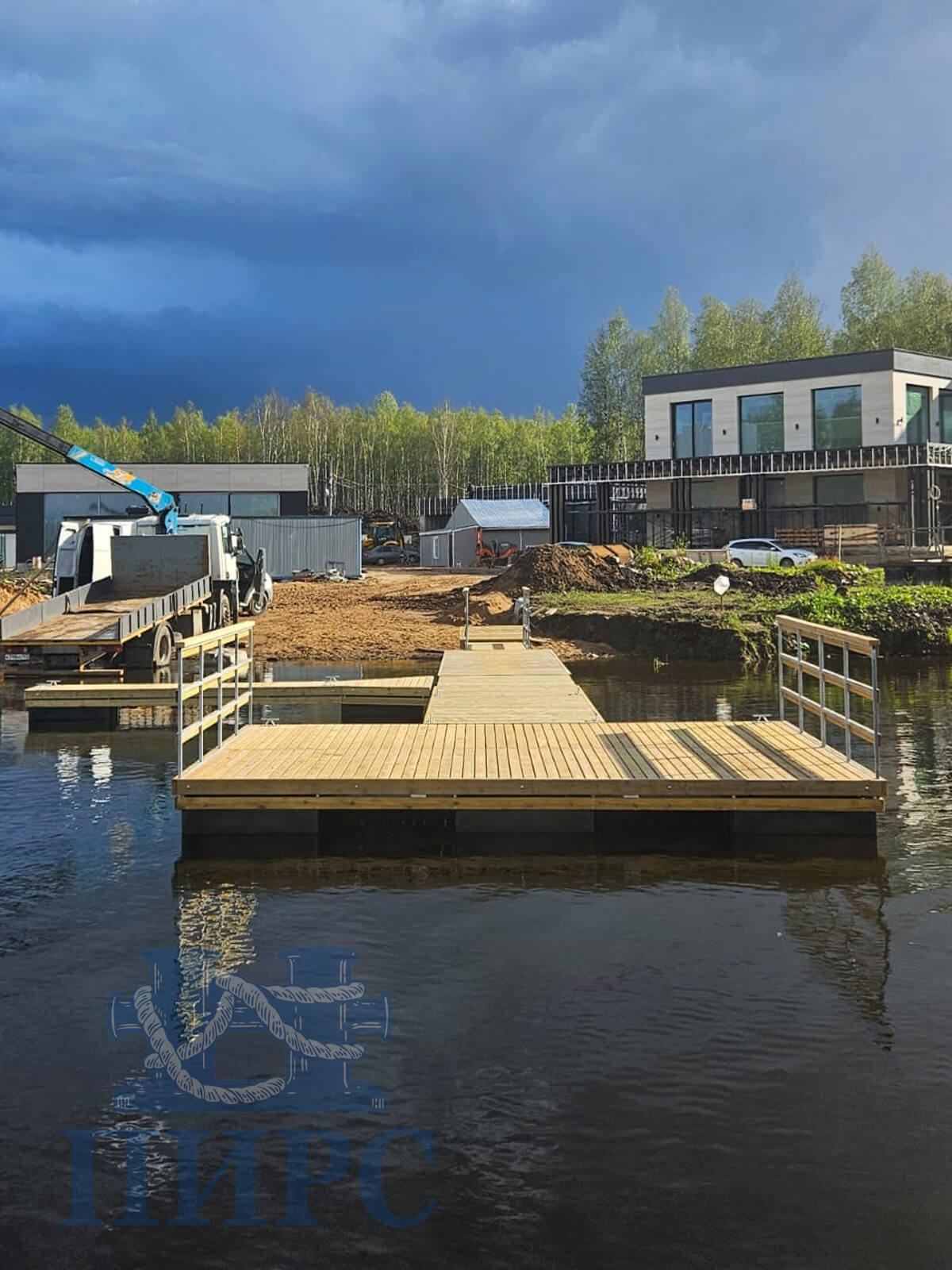

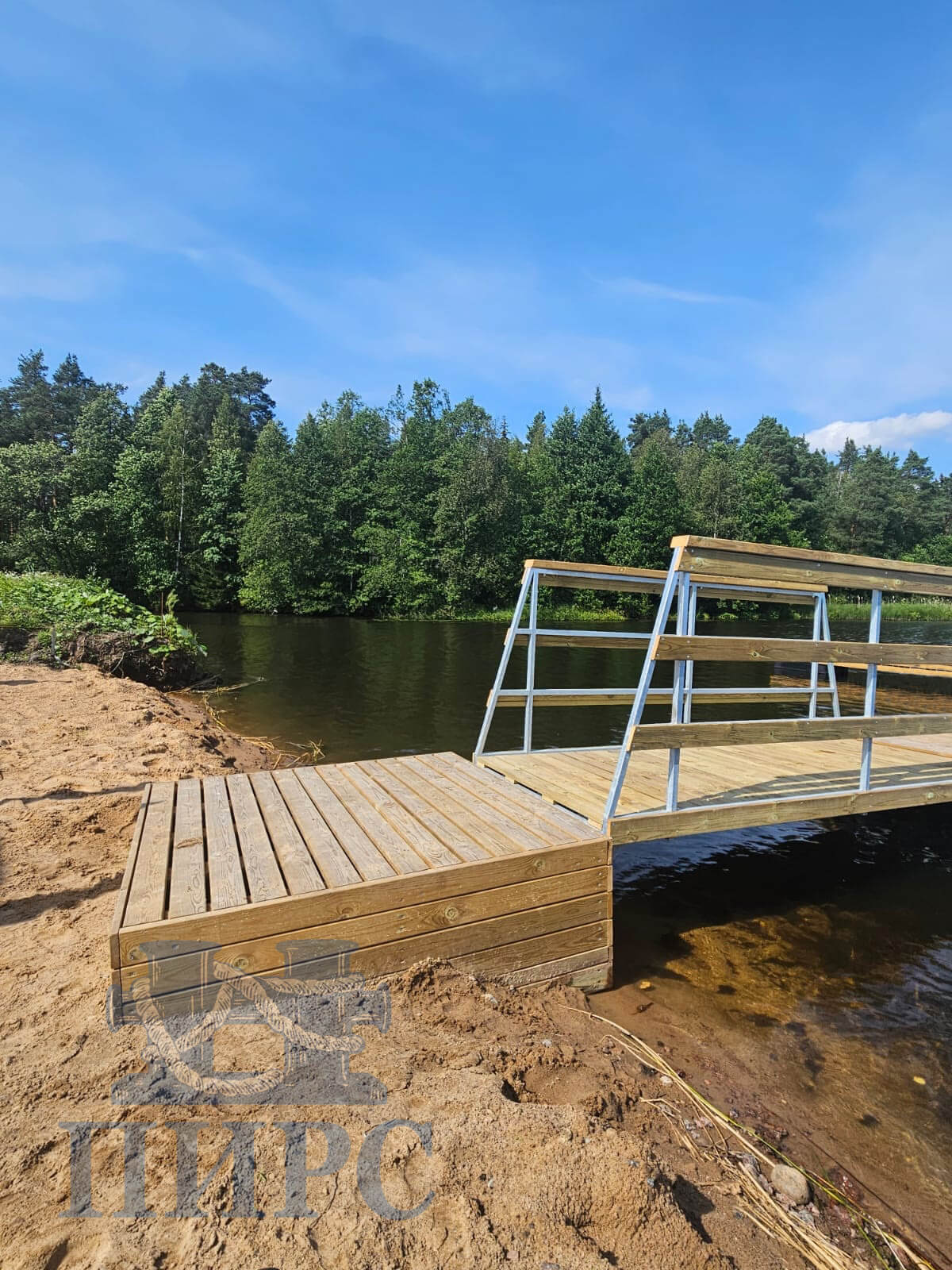

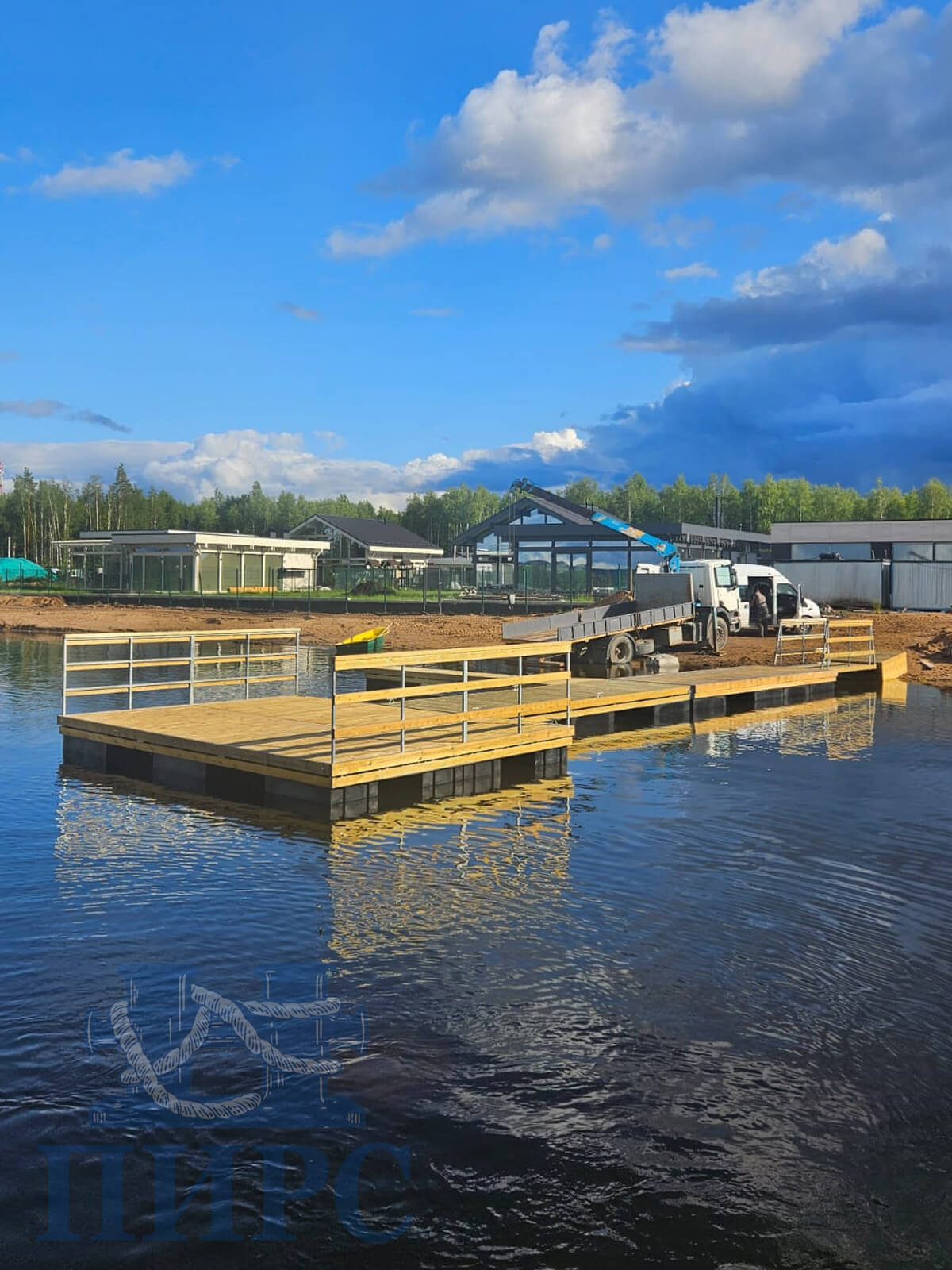

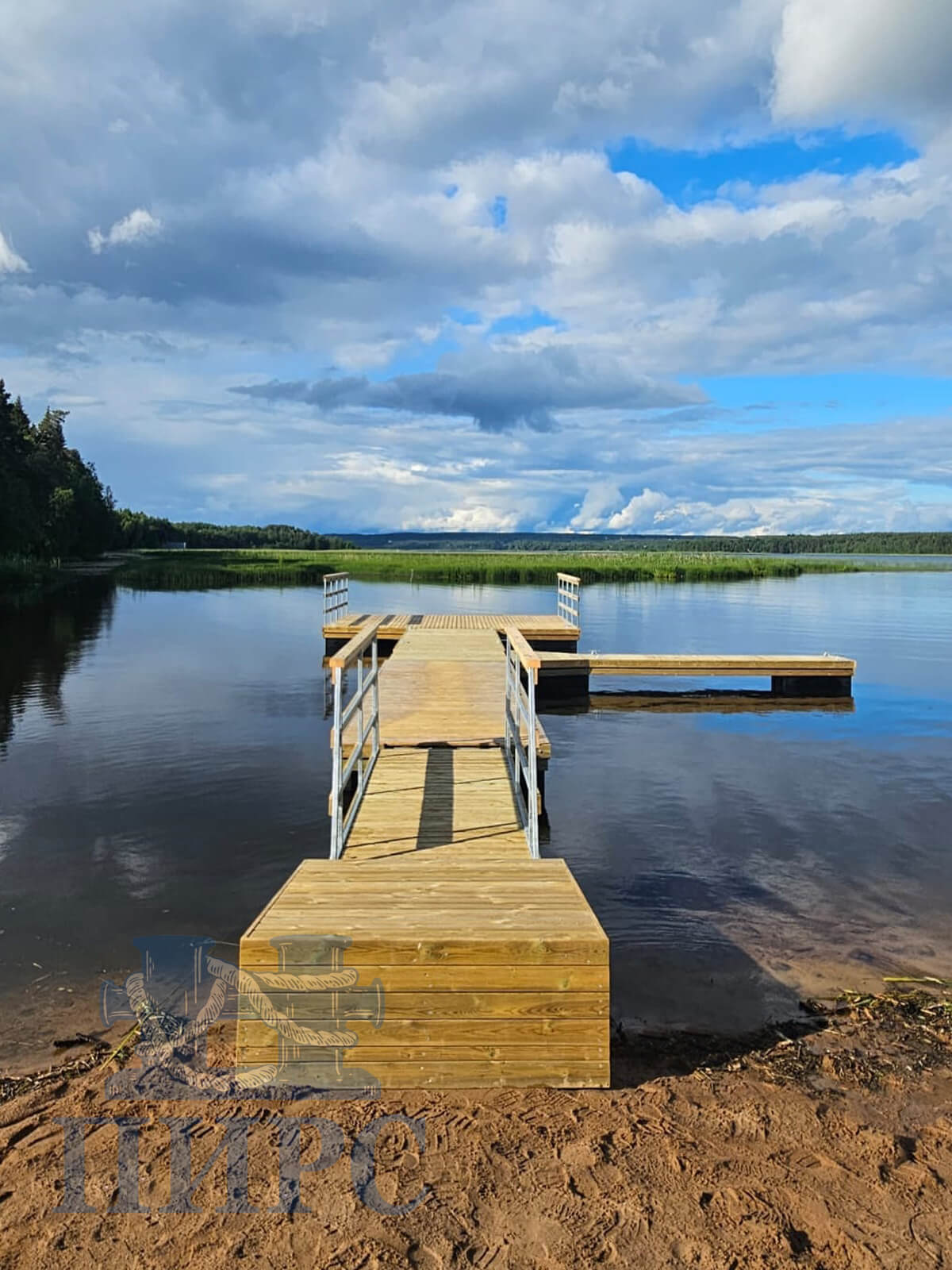

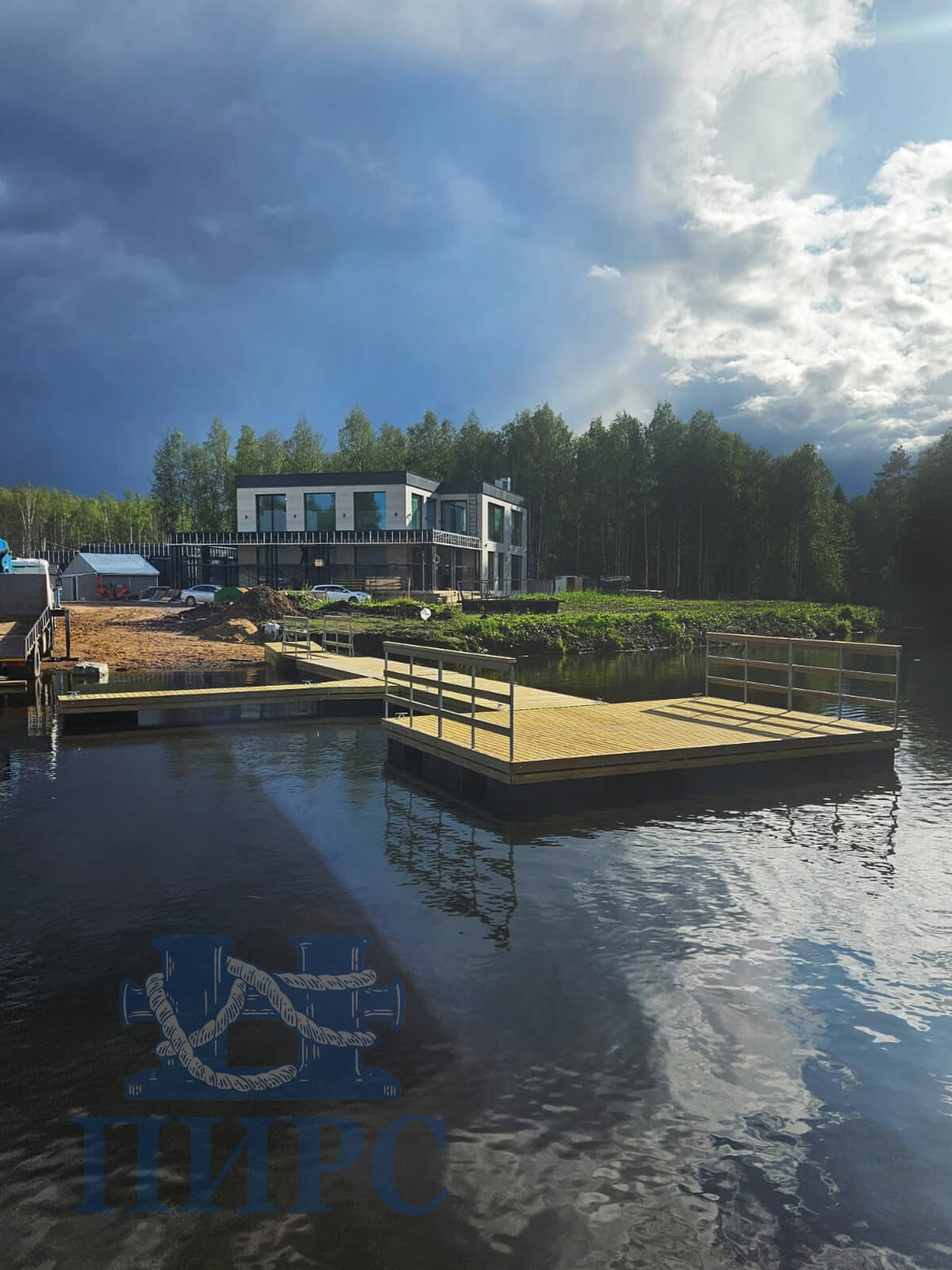

Плавучий причальный комплекс включает в себя следующие элементы: береговая тумба на основе стального каркаса, переходной трап с перилами, понтонные секции, причал-разделитель (швартовый палец), площадка 6х4 м с перильным ограждением. У причала плавсредства закрепляются на стальные сварные кнехты.
На понтонных секциях предусмотрено двустороннее крепление для причала-разделителя, что позволяет заказчику произвольно переставлять швартовый палец с борта на борт.
На акватории причальный комплекс закрепляется мертвыми якорями из морского бетона.
Конструкция причала
Основой комплекса является понтон «Затон-12». Высота надводного борта понтона этой модели позволяют комфортно швартовать к нему как маломерные суда (лодки, катера, яхты) так и прокатную водную технику (гидроциклы, катамараны).
Конструкция понтона имеет повышенную остойчивость даже на сильном волнении, благодаря чему отдыхающие на плавучей площадке будут чувствовать себя комфортно и безопасно.
Технические данные причальной секции «Затон-12»
| Наименование | Значение |
| Длина, мм | 6000 |
| Ширина, мм | 2000 |
| Высота, мм | 600 |
| Вес причальной секции, кг | 650 |
| Модель модуля плавучести/количество шт. | H-400/6 |
| Грузоподъемность, кг | 500 |
Устройство понтона «Затон-12»
В качестве основы понтонной секции используется прочный несущий стальной каркас из профильных труб с гальванической обработкой (горячее цинкование 100% всех внутренних и наружных поверхностей). Каркас имеет специальные держатели якорной цепи и прочную систему крепления понтонов между собой.
Модуль плавучести (поплавок понтона) не имеет швов, полностью герметичен, изготовлен из антикоррозийного, ударопрочного и эластичного полиэтилена, способного многократного вмерзать в лед, не теряя своих характеристик. В отличие от конкурентов, мы используем только 100% полиэтилен, без присадок и примесей.
Палубный настил выполнен из импрегнированной террасной доски (сосна) толщиной 28 мм, на которой имеется нарезка от скольжения. Палубная доска связана в легкосъемные щиты, для обеспечения быстрого доступа к якорной системе.
Все металлоконструкции, используемые в наших проектах, обработаны методом горячего оцинкования, в соответствии с ГОСТ 9.307-89 «Покрытия цинковые горячие».
Перечень поставленного оборудования:
| Понтонная площадка «Затон-24» (6,0х4,0 м) | 1 шт. |
| Понтонная секция «Затон-12» (6,0х2,0 м) | 2 шт. |
| Береговой трап (3,0х1,5 м) с перильным ограждением | 1 шт. |
| Береговая тумба(1,5х1,5х0,5) | 1 шт. |
| Причал-разделитель «Затон-6» | 1 шт. |
| Якорь Я-500 | 8 шт. |
| Кнехт сварной оцинкованный | 10 шт. |
| Перильное ограждение высотой 0,8 м | 14 пог.м. |
Дополнительные услуги:
- Проектирование причала для швартовки катамаранов
- Проектирование понтона для плавучей площадки
- Доставка оборудования, специалистов и технологического оборудования до места монтажа
- Погрузка\разгрузка оборудования
- Сборка и монтаж причального комплекса на акватории
- Монтаж швартового пальца
- Установка перильного ограждения
